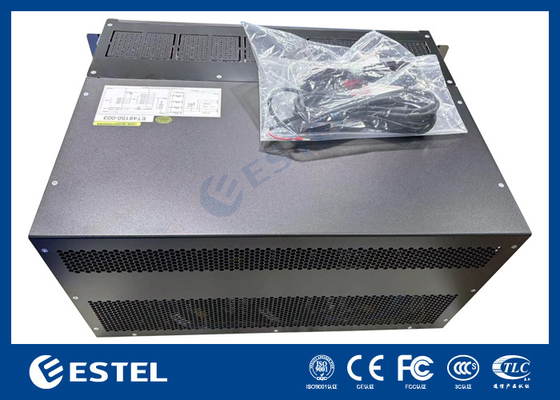

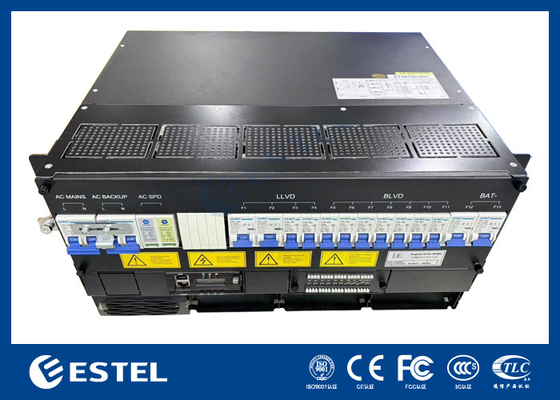

Sistema de alimentación de corriente continua de alta capacidad de 3 27 kW 7U montado en bastidor, rectificadores modulares de 3000 W, entrada de CA amplia, > 96% de eficiencia

Resumen del producto

El sistema de alimentación de corriente continua montado en rack de 3 ′′ 27 kW 7U es una solución de alta capacidad diseñada para redes de telecomunicaciones, centros de datos e instalaciones industriales que requieren un suministro de corriente continua confiable.Apoya tanto 380VAC de tres fases y 220VAC de una sola fase de entrada, con una potencia de salida estable de 43 a 58 VDC con un valor nominal de 53,5 VDC. Con una potencia máxima de 27 kW,Este sistema garantiza una potencia suficiente para aplicaciones a gran escala manteniendo una eficiencia superior al 96%.

El sistema integra hasta nueve módulos rectificadores, cada uno con una potencia nominal de 3000W y un peso ≤ 2 kg. Estos módulos cuentan con refrigeración forzada, alto factor de potencia ≥ 0.99, y THD ≤ 5%, lo que garantiza una conversión de energía CC limpia y estable.y facilidad de integración en racks de 19 pulgadas.

La distribución de CC incluye seis interruptores de batería de 125A y cuatro interruptores de carga de 63A, lo que proporciona una gestión de carga flexible y segura.6 alarmas de contacto en seco, y la comunicación remota a través de RS232/485 y SNMP.

Construida para entornos difíciles, la unidad funciona desde 40 ° C hasta + 65 ° C, soporta un 5 95% de humedad no condensante y mantiene un funcionamiento estable a altitudes de hasta 3000 m.Con su arquitectura modular y rendimiento robusto, el sistema de alimentación de corriente continua de 7U de 3 27 kW es una opción ideal para infraestructuras críticas que requieren soluciones energéticas escalables y confiables.

El sistema

• Dimensión: 482,0 ((W) × 350,0 ((D) × 7U ((H)

• Peso: ≤ 30 kg (sin rectificadores)

• Modo de refrigeración: refrigeración natural

• Modo de instalación: Instalado en un bastidor de 19 pulgadas o dentro del armario

• Modo de cableado: entrada superior y salida superior

• Modo de mantenimiento: mantenimiento frontal, cambio de grado del módulo de apoyo

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada: 380VAC de tres fases o 220VAC de una sola fase

• Capacidad de entrada: 1×63A/3P

• La frecuencia de entrada es de 4566 Hz, el valor nominal es de 50Hz/60Hz.

• Las emisiones de gases de efecto invernadero de los motores de combustión renovable deberán ser iguales a las emisiones de gases de efecto invernadero de los motores de combustión renovable.

Distribución de CC

• La tensión de salida es de ¥43 ~ ¥58VDC, valor nominal: ¥53,5VDC.

• Capacidad máxima: 27kW (3kW × 9)

• Las baterías se cortan por 6×125A/1P.

• Los dispositivos de corte de carga: LLVD: Ninguno; BLVD: 4×63A/1P.

• DSP de corriente continua: 10kA, 8/20μs

Rectificador

• Válvula de entrada: 85VAC ~ 300VAC, con una potencia nominal de 220VAC

• Eficiencia: > 96%

• Potencia nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamiento: ∼40 °C ~ +75 °C (pleno de salida por debajo de 50 °C)

• Dimensión: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modo de enfriamiento: enfriamiento forzado

• Factor de potencia: ≥ 0.99

• THD: ≤ 5%

• Producción de corriente continua: 43 ~ 58VDC, con un valor nominal de 53,5VDC, máximo 55A

El controlador

• Entrada de la señal: 4 AI (3 temperatura de la batería, 1 temperatura ambiente), 7 DI

• Salida de alarma: 6 contacto en seco

• Puerto de comunicación: RS232/485, SNMP

• Modo de muestra: LCD

Medio ambiente

• Temperatura de funcionamiento: 40 °C ~ + 65 °C (producción total por debajo de 50 °C)

• Temperatura de almacenamiento: 40 °C ~ + 70 °C

• Humedad de funcionamiento: 5% ~ 95% (no condensante)

• Altitud: 0 ~ 3000 m (Si la altitud se encuentra entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m.)
