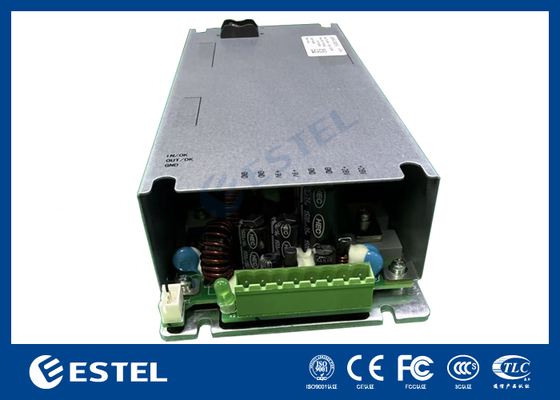

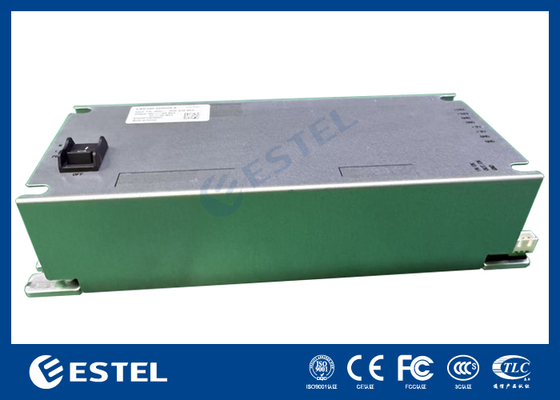

MR483000HG2B-GS Módulo rectificador de alta eficiencia de 3000W, entrada de 85290VAC, salida de 4258VDC, enfriamiento por aire forzado, certificado CE/UL
Detalles del producto
Modulo rectificador de telecomunicaciones de 3000 W
,un módulo rectificador de alta eficiencia con refrigeración por aire forzado
,Rectificador de telecomunicaciones certificado CE 42-58VDC
MR483000HG2B-GS Módulo rectificador de alta eficiencia de 3000W, entrada de 85–290VAC, salida de 42–58VDC, refrigeración por aire forzado, certificado CE/UL
Descripción general del producto
MR483000HG2B-GS es un dispositivo de suministro de energía que convierte la tensión de CA estándar en 48Vdc estables para sistemas de suministro de energía de comunicación.
Para una mayor capacidad de carga, los módulos rectificadores se pueden conectar en paralelo, o se puede utilizar un módulo de monitoreo independiente adicional para el control inteligente.
El módulo rectificador es una unidad modular enchufable diseñada para ser compatible con bastidores y armarios.
Entorno operativo
| Artículo | Configuración |
|---|---|
| Temperatura de funcionamiento | –10℃ ~ +75℃ |
| Nota: Funcionamiento normal a –10℃ ~ 55℃; | |
| Potencia reducida al 80% de 55℃ a 65℃, y al 40% de 65℃ a 75℃. | |
| Arranque a –40℃ posible después de que la entrada esté encendida. | |
| Temperatura de almacenamiento | –40℃ ~ +75℃ |
| Humedad relativa | 5% ~ 95% (sin condensación) |
| Altitud | ≤4000m (reducido 1℃ por cada 200m por encima de 3000m) |
Características eléctricas
Parámetros de entrada
-
Tensión de funcionamiento: 85Vac a 290Vac
-
Frecuencia: 45Hz ~ 66Hz (Nominal: 50/60Hz)
-
Corriente de entrada: ≤18A
-
Factor de potencia: ≥0.99 (a 220Vac, carga del 20%~100%)
-
THD: ≤5% (a carga del 50%~100%)
Parámetros de salida
-
Tensión de salida: 42VDC ~ 58VDC (Nominal: 53.5VDC)
-
Reducción de potencia lineal:
-
3000W de 176VAC a 290VAC
-
Reduce a 1250W de 175VAC a 85VAC
-
-
Regulación de tensión: ≤±0.6%Vo
-
Rizado y ruido: ≤200mVp-p (≤20MHz de ancho de banda)
-
Potencia en espera: ≤4W
-
Tiempo de arranque: 3s ~ 8s
-
Tiempo de retención: >10ms
-
Ruido telefónico: ≤2mV
-
Tensión de ruido de banda ancha:
-
≤50mV (3.4kHz ~ 150kHz)
-
≤20mV (0.15MHz ~ 30MHz)
-
Características mecánicas
-
Dimensiones: 41.5mm (A) × 106.4mm (An) × 291mm (P)
-
Peso: <2kg
-
Refrigeración: Refrigeración por aire forzado con ventilador incorporado (control de velocidad lineal)
Características de salida
-
Gráficos y curvas incluidos en el manual original (Corriente de salida, reducción de tensión de entrada, reducción de temperatura, curva de eficiencia)
Otras características
Características de protección
-
Sobretensión de entrada:
-
290~300Vac → luz de advertencia, salida normal
-
300Vac → salida apagada
-
-
Bajo voltaje:
-
<80±5Vac → salida apagada
-
80~90Vac → recuperación automática
-
-
Sobretensión de salida:
-
Interna: 58.5VDC–60.5VDC, bloqueo, recuperación por re-alimentación
-
Externa: >63VDC durante >500ms, bloqueo
-
-
Limitación de corriente: Ver curva de salida
-
Cortocircuito: Tolerancia a largo plazo, recuperación automática
-
Sobretemperatura: Protegido
-
Certificaciones: CE, UL, CB
-
UL/EN/IEC 62368-1
-
-
EMC: EN 55032 Clase B, EN 55035, IEC 61000-3-2/3
-
Protección contra rayos: 5kA (8/20μs)
-
MTBF: >500,000 horas @ 25℃
-
Ruido: ≤55dB(A) @ 40℃
Descripción de la interfaz
Disposición de pines de dedo dorado
| Pin | Función |
|---|---|
| 1, 2 | Salida 48V– |
| 3, 4 | Pre-carga |
| 5, 6 | Salida 48V+ |
| 7 | Dirección de grupo |
| 8 | Dirección interna |
| 13 | CANL |
| 14 | CANH |
| 31, 32 | Toma de tierra de protección |
| 33, 34 | Neutro de CA |
| 35, 36 | Fase de CA |
Descripción del panel del módulo
Indicadores en el panel frontal:
-
Encendido (Verde)
-
Encendido: Normal
-
Apagado: Sin entrada / entrada anormal
-
Parpadeo de 4Hz: Estado de consulta manual
-
-
Alarma (Amarillo)
-
Apagado: Sin alarma
-
Encendido: Límite de corriente
-
Parpadeo de 0.5Hz: Pérdida de comunicación
-
Parpadeo de 4Hz: Error de dirección
-
Fallo (Rojo)
-
Encendido: Sin salida / fallo interno
-
Bloqueo por sobretensión: Desenchufe durante 1 minuto para restablecer
-
