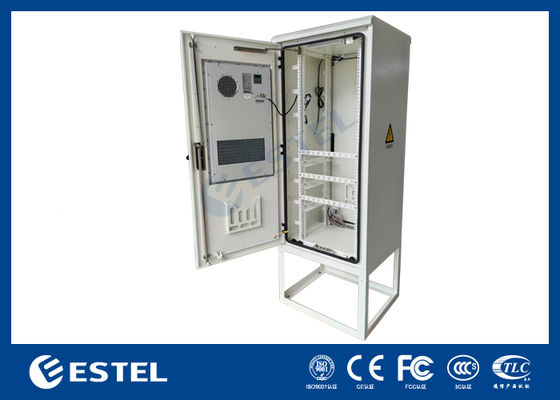

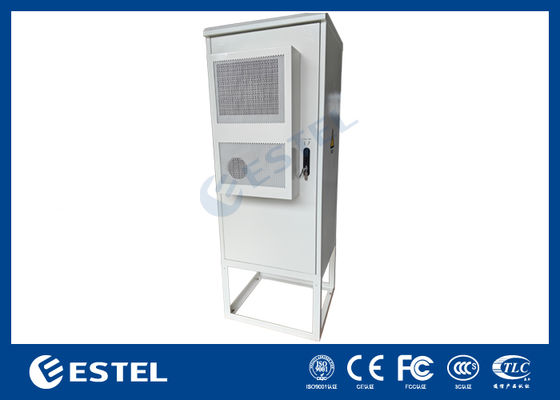

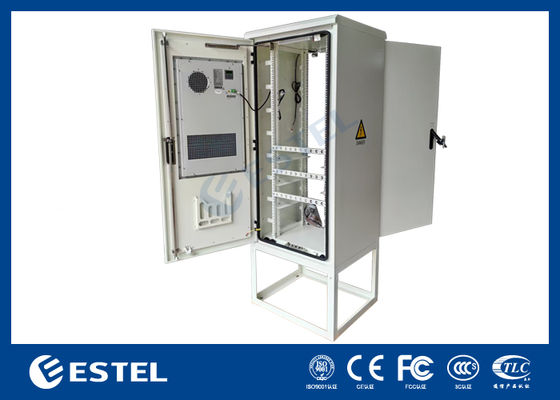

Outdoor telecom power cabinet
,36kW MPPT solar power system
,Telecom power system with warranty

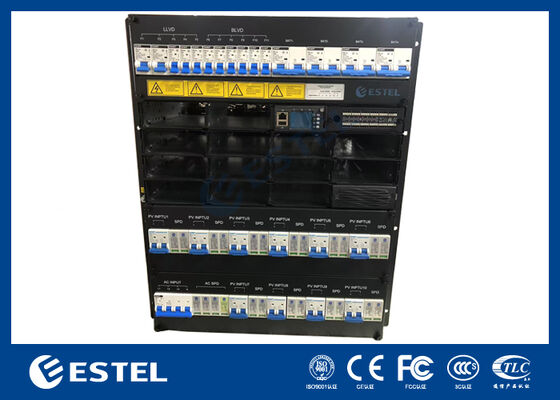

Núcleo de alimentación para centro de datos para fuente de alimentación de CC de hasta 1000A
1. Descripción general
El núcleo de alimentación de 1000A de ESTEL es un núcleo de alimentación de CC de alta capacidad especialmente diseñado para salas de telecomunicaciones y aplicaciones de centros de datos, convierte la alimentación de CA monofásica de 220 VCA o trifásica de 380 VCA en alimentación de CC de alta calidad para suministrar energía a equipos de telecomunicaciones e informáticos.
2. Aplicaciones
- Suministro de energía del centro de sitios de telecomunicaciones
- Suministro de energía de telecomunicaciones del centro de datos
- Estación terrestre de satélites
- Suministro de energía de estación de microondas
3. Composiciones y características
Este núcleo de alimentación de 1000A consta principalmente de un controlador de alimentación inteligente, módulos rectificadores de alta calidad, disyuntores y dispositivos SPD para la alimentación de entrada de CA y el circuito de salida de CC.

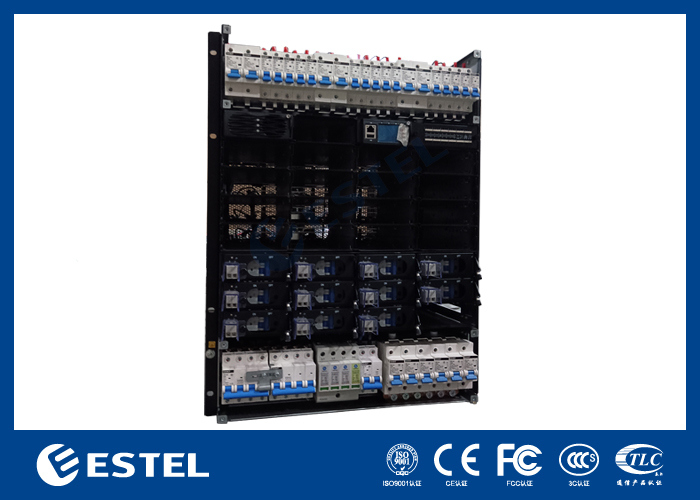

1) Subrack del núcleo de alimentación o armario del núcleo de alimentación:
El sistema del núcleo de alimentación de 1000A se puede construir en un subrack montable en rack de 19'' o en un armario con racks de 19''. Depende de los requisitos del cliente en cuanto a la capacidad de alimentación y el espacio de instalación. Se fabrica como un subrack o armario ensamblado, con todo el controlador de alimentación, las ranuras de los módulos rectificadores, los disyuntores de distribución de alimentación y el SPD integrados en el interior.
2) Controlador de alimentación inteligente:
Tiene una pantalla LCD para mostrar la información de funcionamiento del sistema de alimentación y la configuración de parámetros locales, no solo admite la lectura y escritura de parámetros, sino que también admite la carga y descarga de parámetros. Proporciona funciones de supervisión y control locales a través de un navegador web y es compatible con SNMP para la supervisión y el control remotos.
| Medición remota | Control remoto | Gestión de baterías | Modo de ahorro de energía | Alarmas y eventos |
|
Tensión y corriente de CA Tensión y corriente de CC Corriente y temperatura de la batería Temperatura ambiente Tensión y corriente del módulo rectificador |
Carga de ecualización y flotación de la batería Regulación de tensión de los módulos rectificadores Limitación de corriente de los módulos rectificadores Control de encendido/apagado de los módulos rectificadores Desconexión de carga Desconexión de la batería |
Carga de refuerzo Compensación de temperatura Prueba de batería Desconexión por baja tensión Desconexión por alta temperatura Predicción de la capacidad de la batería
|
Rectificadores de alta/estándar eficiencia Gestión de mezcla Rectificadores funcionando cíclicamente Rectificadores funcionando en estado de inactividad
|
SPD, fusible de carga, descarga de la batería, desequilibrio de corriente, desconexión de carga, fallo de entrada de CA del rectificador, fallo de comunicación del rectificador, etc. |
| Lo anterior es una lista no exhaustiva, para conocer todas las funciones, póngase en contacto con nosotros. | ||||
3) Módulo rectificador:
Los módulos rectificadores convierten la alimentación de CA en alimentación de CC de alta calidad, son intercambiables en caliente. En función de los diferentes requisitos del cliente en cuanto a la capacidad de corriente total, la eficiencia de conversión de CA a CC, el rango de presupuesto, la cantidad y especificaciones de la carga de alimentación, etc., se utilizarán diferentes números de módulos y diferentes modelos de módulos. Todos los módulos del interior están configurados con ventilador para refrigeración por aire forzado.
| Artículo | Parámetro | Artículo | Parámetro |
| Tensión de funcionamiento |
85 VCA a 290 VCA
|
Tensión de salida
|
42 V CC~58 V CC, el valor nominal es 53,5 V |
| Frecuencia | 45 Hz~66 Hz, el valor nominal es 50 Hz/60 Hz |
Potencia lineal reducción de potencia
|
3000 W (176 V CA~290 V CA) 3000 W~1250 W (175 V CA~85 V CA)
|
|
Corriente de entrada
|
≤18A |
Tensión regulada precisión |
≤±0,6％V |
| Factor de potencia | ≥0,99 (220 VCA@20%~100% de carga) | Potencia en espera | ≤4W |
| THD |
≤5％ (50%~100% de carga)
|
Duración del arranque
|
3 s~8 s (Modo de inicio instantáneo)
|
| Dimensiones |
41,5 mm (Al) × 106,4 mm (An) × 291 mm (Pr)
|
Peso (Sin embalaje)
|
2 kg
|
| Lo anterior es una lista de características no exhaustiva de un modelo, para conocer todas las funciones y más módulos rectificadores, póngase en contacto con nosotros. | |||
4) Disyuntores de entrada de CA y SPD:
Hay disponibles diferentes marcas de disyuntores. Y todos los disyuntores están configurados en función de las características de los tipos de alimentación de entrada y los requisitos del cliente. ESTEL recomendará la configuración de SPD de uso común, también se admite el requisito especial del cliente.
5) Disyuntores de salida de CC y SPD:
La configuración de los disyuntores de salida de CC y SPD se basa en las necesidades del cliente, necesitará información sobre cuántos equipos de consumo de energía en total y cuál es la potencia de cada equipo de consumo, cuántos disyuntores deben reservarse para el futuro, etc. Todo esto es negociable.
6) Otros:
Disyuntores de batería, derivación, tomas de corriente, etc. todos pueden incluirse en el sistema del núcleo de alimentación en función de las necesidades del cliente.
4. Cómo comprar
1) El cliente envía una consulta en línea
2) ESTEL ayuda y guía al cliente para confirmar sus necesidades técnicas
3) ESTEL elabora una solución técnica con precio para el cliente
4) El cliente confirma la cotización y la configuración (ajusta la solución si es necesario)
5) El cliente emite una orden de compra a ESTEL y realiza un pago por adelantado
6) ESTEL realiza la producción y envía fotos del producto terminado al cliente
7) El cliente realiza el pago final, ESTEL empaqueta los productos y envía la confirmación al cliente
8) Listo para el envío (ESTEL puede organizar el envío marítimo y aéreo a todos los países a petición del cliente)
-
