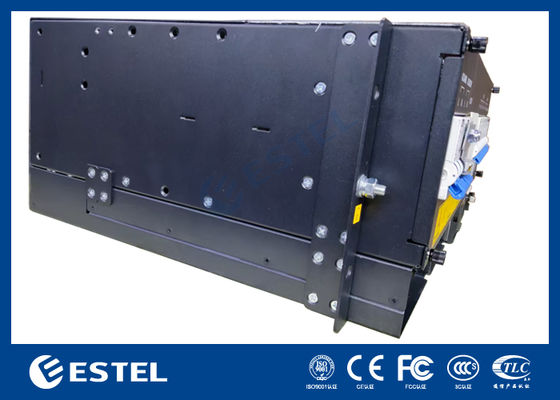

Sistema de alimentación de 3 ~ 6 kW ET48100-G5F24

Propiedades básicas
Lugar de origen: Shenzhen, China (continente)
Nombre de la marca: ESTEL
Certificación: ISO9001, CE, 3C, FCC, TLC
Número de modelo: ET48100-G5F24
Propiedades comerciales
Cantidad mínima de pedido: 1
Precio: 358-2143 usd
Condiciones de pago: LC, D/A, D/P, T/T, Western Union
Capacidad de suministro: 20,000 conjuntos por mes
Resumen del producto
Introducción Fuente de alimentación para subrack 4U, diseño compacto de 4U de altura para satisfacer las necesidades de aplicaciones críticas de transmisión de fibra y microondas, dispositivos de acceso, conmutadores. La corriente máxima del sistema es de 100A, con MCB de CA/Batería/Carga. Los ...

Detalles del producto

Resaltar:

Sistema de energía de telecomunicaciones de 3 a 6 kW

,

Sistema de energía ET48100-G5F24

,

Sistema de energía de telecomunicaciones con garantía

Dimension: 482,0(ancho)*350,6(profundidad)*4U(alto)
Weight: ≤18kg (sin rectificadores)
Cooling Mode: Enfriamiento natural
Installation Mode: Instalado en un bastidor de 19 pulgadas o en el interior del armario
Cabling Mode: Entrada superior y salida superior
Maintenance Mode F: Mantenimiento delantero, cambio de grado del módulo de apoyo
Descripción del producto

Introducción

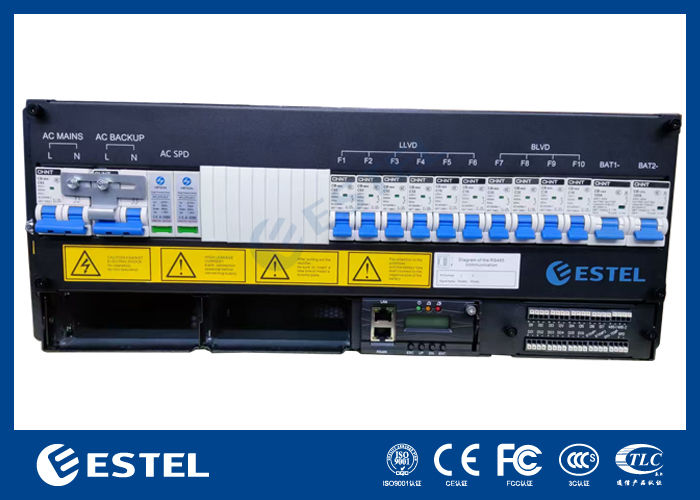

Fuente de alimentación para subrack 4U, diseño compacto de 4U de altura para satisfacer las necesidades de aplicaciones críticas de transmisión de fibra y microondas, dispositivos de acceso, conmutadores. La corriente máxima del sistema es de 100A, con MCB de CA/Batería/Carga. Los cables acceden por la parte frontal con MCB y barra colectora.



Clave Características

  • Ancho estándar de 19 pulgadas, lo que tiene la ventaja de un amplio uso
  • Diseño compacto de 4U de altura, se pueden ahorrar espacio y costos de instalación
  • Operación frontal y acceso a cables, mantenimiento atractivo y seguro
  • Gestión perfecta de la batería, prolonga la vida útil de la batería y proporciona varios puertos de comunicación, RS485, puerto de internet, contactos secos, etc., lo que permite una conexión en red flexible y monitorización remota
  • El rectificador y el controlador son conectables en caliente, lo que facilita y agiliza el mantenimiento en línea
  • Amplio rango de voltaje de entrada (85-300Vac), la red eléctrica es adaptable

Aplicación Escenarios

  • Estación base inalámbrica
  • Red de transmisión
  • Red de comunicación de empresas

ET48100-G5F24Especificaciones





Tipo Subrack 4U de 3~6kW









Sistema

Dimensión 482.0(An)*350.6(Pr)*4U(Al)
  Peso ≤18kg (sin rectificadores)
  Modo de refrigeración Refrigeración natural
  Modo de instalación Instalado en un rack de 19 pulgadas o dentro del gabinete
  Modo de cableado Entrada superior y salida superior
  Modo de mantenimiento Mantenimiento frontal, soporte de cambio de grado de módulo
  Nivel de protección IP20



CA

Distribución

Modo de entrada Monofásico 220VAC
  Capacidad de entrada 2×63A/2P
  Frecuencia de entrada 45~65Hz, valor nominal: 50Hz/60Hz
  SPD de CA 20kA/40kA, 8/20μs





CC

Distribución

Voltaje de salida -43~-58VDC, valor nominal: -53.5VDC
  Capacidad máxima 6kW(3KW*2)
  Interruptores de batería 2× 125A/1P
  Interruptores de carga

LLVD:2×63A/1P+2×32A/1P+2× 16A/1P

BLVD:2×32A/1P+2× 16A/1P

  SPD de CC 10kA/20KA, 8/20μs











Rectificador

Voltaje de entrada 85VAC~300VAC, nominal 220VAC
  Eficiencia >96%
  Potencia nominal 3000W(176~300VAC)
  Temperatura de funcionamiento -40℃~+75℃(salida completa por debajo de 50℃)
  Dimensión 106.5mm(An)×286mm(Pr)×41.5mm(1U/Al)
  Peso ≤2kg
  Modo de refrigeración Refrigeración forzada
  Factor de potencia ≥0.99 @220Vac 20-100% de carga



Controlador

Entrada de señal 3 AI (2 temperatura de la batería, 1 temperatura ambiente), 7 DI
  Salida de alarma 6 contactos secos
  Puerto de comunicación LAN, RS485, SNMP
  Modo de visualización LCD







Entorno

Funcionamiento

temperatura

-40℃~+70℃
  Temperatura de almacenamiento -40℃~+70℃
  Humedad de funcionamiento 5%~95% (sin condensación)
  Altitud 0~3000m (Si la altitud está dentro del rango de 2000m a 3000m, la temperatura máxima de funcionamiento disminuye en 1℃ a medida que la altitud aumenta en 200m.)
