Sistema de energía de telecomunicaciones IP65 Recinto de energía exterior con rectificadores de 200A de 12kW
Detalles del producto
Sistema de alimentación de telecomunicaciones al aire libre IP65
,Revestimiento de energía para telecomunicaciones de 12 kW
,Sistema de alimentación de los rectificadores 200A
Gabinete al aire libre del poder al aire libre del sistema eléctrico de las telecomunicaciones IP65 con los rectificadores de 12kW 200A
1. Introducción del gabinete de energía para exteriores IP65 del sistema de energía de telecomunicaciones para exteriores con rectificadores de 12 kW y 200 A

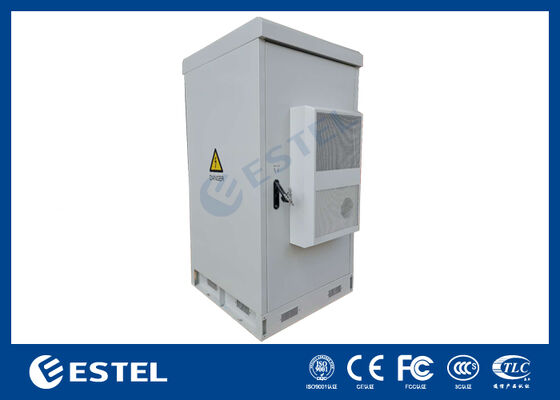

ET7575200A-38U-12kW/200A es un gabinete para exteriores que puede proporcionar un suministro de energía estable para equipos de telecomunicaciones y al mismo tiempo proteger los equipos del cliente contra daños y condiciones climáticas extremas. Proporciona un suministro de energía CC estable y de alta calidad para equipos de TI de telecomunicaciones. El gabinete es una solución ideal para conexiones físicas de equipos de telecomunicaciones exteriores que necesitan fuente de alimentación de CC.

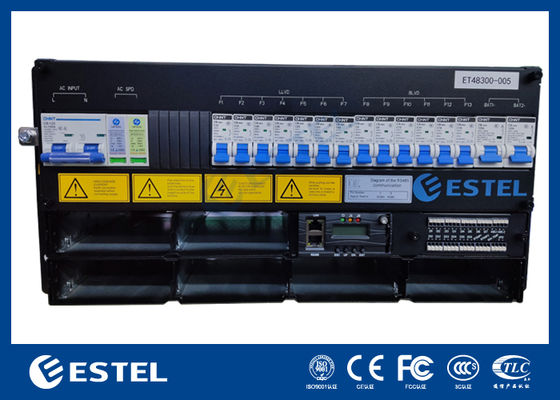

2. Parámetros del sistema de potencia rectificador de 12 kW
Los sistemas de energía de telecomunicaciones son productos personalizados, la capacidad del rectificador, la capacidad de energía solar, los disyuntores de entrada, los disyuntores LLVD y BLVD y las marcas de los disyuntores se basan en los requisitos del cliente.

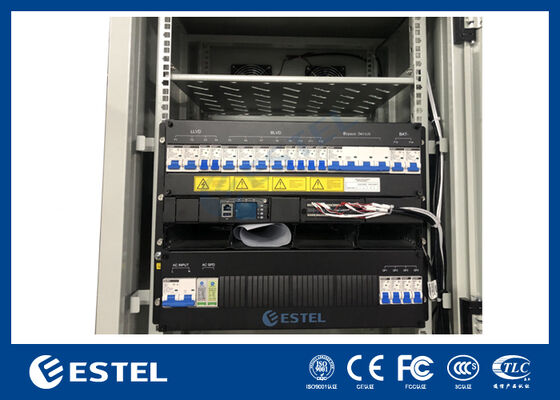

El sistema de energía para este gabinete de energía es un sistema de energía rectificador puro de 12kW y 200A. Y sus parámetros se enumeran en la siguiente tabla.
| Artículo | Parámetro | |
| Físico |
Tamaño |
Ancho × Fondo × Alto = 482,6 mm × 350,6 mm × 8U (Alto) |
|
Peso |
≤ 42kg (Sin módulos) |
|
|
Instalación |
Montaje en rack estándar de 19'' |
|
|
Enrutamiento de cables |
Abajo hacia adentro y hacia arriba |
|
|
Mantenimiento |
Mantenimiento frontal, intercambiable en caliente |
|
|
Grado IP |
IP20 | |
| Distribución de energía CA |
Aporte |
Monofásico, 220 VCA |
|
MCB de entrada |
2×125A/3P |
|
|
Frecuencia |
45-65 Hz, valor nominal: 50 Hz/60 Hz |
|
|
SPD de CA |
20kA/40kA, 8/20μs |
|
|
Salida de CA |
/ | |
|
Alimentación CC Distribución |
Producción |
-43 VCC a -58 VCC, salida nominal: -53,5 VCC |
| Máx. Capacidad | Sistema Rectificador de 12kW (4× 3kW); | |
|
MCB de batería |
2×125A/1P |
|
| Cargar MCB |
LLVD: 2× 125A/1P, 2× 63A/1P |
|
|
Avenida: 4× 125A/1P, 4× 63A/1P |
||
|
SPD CC |
10kA/20kA, 8/20μs |
|
|
Rectificador Módulo |
Voltaje de entrada |
85 VCA - 300 VCA, valor nominal: 220 VCA |
|
Eficiencia |
≥ 96% |
|
|
Potencia de salida nominal |
3000W |
|
|
Temperatura de trabajo |
-40 ℃ a +75 ℃ (50 ℃ @ salida de carga completa) |
|
|
Tamaño |
Ancho × Fondo × Alto = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Peso |
≤ 2,1 kg |
|
|
Enfriamiento |
Refrigeración por aire forzado |
|
|
Factor de potencia |
≥ 0,99 a 220 VCA, 20 % - 100 % de carga |
|
|
Fuerza Escucha |
Entrada de señal |
IA de 4 vías (3 sensores de temperatura de la batería, 1 sensor de temperatura ambiente); DI de 8 vías; |
|
Salida de alarma |
DO de 8 vías |
|
|
Puertos de comunicación |
LAN, USB, RS485, SNMP |
|
|
Modo de visualización |
LCD | |

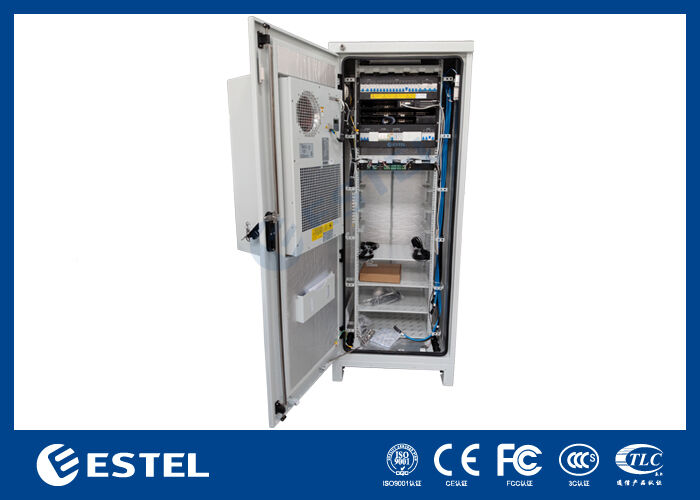

3. Parámetros del gabinete eléctrico para exteriores IP65 de 38U
1) Características del gabinete:
| Configuración | Artículo | Parámetro técnico |
| Gabinete | Modelo | ET7575200A-38U |
| Nivel de protección | IP55 | |
| Dimensión externa | H750mm×W750mm×D2000mm (Se puede personalizar) | |
| Dimensión interna | Riel de 19 pulgadas, 35U | |
| Material | Acero galvanizado, placa interior: 1,0 mm, placa exterior: 1,2 mm, espesor de la base: 2,0 mm, doble pared | |
| Aislamiento | PEF | |
| Revestimiento | Recubrimiento en polvo de poliéster | |
| Color | RAL7035 | |
| Cerrar | Sistema de bloqueo de tres puntos | |
| Bisagra | bisagra interior | |
| Opciones de instalación | Montado en el suelo con accesorios de instalación. | |
| Enrutamiento de cables | Entrada y salida de cables desde la parte inferior del gabinete | |
| Mantenimiento | una puerta de entrada | |
| Enfriamiento | Capacidad de enfriamiento | 1500W |
| Fuente de alimentación | 48 VCC | |
| PDU | Unidad de distribución de energía | Enchufe británico de 6 vías de 125 A |
| sensores | Sensor de puerta, sensor de agua, sensor de temperatura y humedad, sensor de humo | |
| Otros | Iluminación | Lámpara LED: 48VDC con interruptor |
| Ambiente | Temperatura de trabajo | -40℃ ~+55℃ (+Radiación solar) |
| Temperatura de almacenamiento | -40℃~+70℃ | |
| Humedad de trabajo | 5%~95%(Sin condensación) | |
| Altitud de trabajo | 0~4000 metros | |
2) Funciones de protección:
- Protección completa contra el polvo, el aceite y otros materiales no corrosivos.
- Protección completa contra el contacto con equipos cerrados.
- Protección contra el agua, hasta agua proyectada por una boquilla contra el recinto desde cualquier dirección
- Disponible en montaje en pared, independiente, en canal y en poste de telégrafo.
- Se encuentran disponibles servicios de serigrafía, anodizado o grabado de logotipos.
4. Aplicaciones del gabinete de energía para exteriores IP65 del sistema de energía de telecomunicaciones para exteriores con rectificadores de 12 kW y 200 A
El gabinete exterior se usa ampliamente en sitios de telecomunicaciones móviles de operadores de telecomunicaciones, pequeños refugios exteriores, gabinetes de control eléctrico ferroviario, estaciones base de comunicaciones, estaciones de detección de aire exterior, gabinetes de control solar, etc.
-
