Sistema de alimentación de telecomunicaciones CC de montaje en rack de 30 kW, sistema de rectificador modular para telecomunicaciones, >96% de alta eficiencia

Descripción general del producto

El sistema de alimentación CC de rack de 30 kW proporciona una solución de alimentación CC de alta capacidad y resiliente, diseñada específicamente para la infraestructura de telecomunicaciones, las operaciones de centros de datos y las aplicaciones industriales que requieren una distribución de alimentación CC confiable. Acepta una entrada monofásica de 220 VCA y entrega una salida CC estable ajustable entre –43 VCC y –58 VCC, con un punto de funcionamiento nominal de –53,5 VCC. Ofreciendo una capacidad de salida máxima de 30 kW, este sistema soporta de forma fiable instalaciones de alta demanda, al tiempo que logra una eficiencia de conversión de energía superior al 96%.

Con un diseño modular y redundante, el sistema admite hasta diez módulos rectificadores de 3000 W configurados para redundancia N+1, con cada módulo compacto que pesa menos de 2 kg. Los rectificadores utilizan refrigeración por aire forzado, logran un factor de potencia cercano a la unidad (≥0,99) y mantienen una baja distorsión armónica total (THDi ≤5%) para una conversión de energía eficiente y limpia. Con mantenimiento de acceso frontal, cableado superior y protección de entrada IP20, el chasis de montaje en rack de 6U enfatiza la seguridad operativa, la facilidad de servicio y la integración directa en armarios estándar de 19 pulgadas.

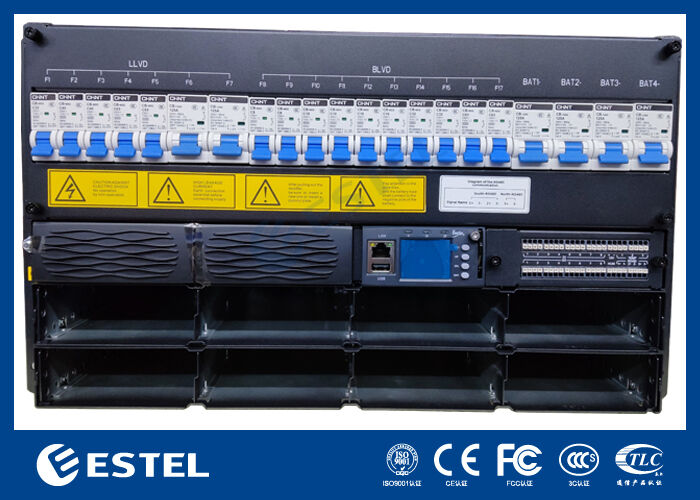

El panel de distribución de CC está equipado con cuatro disyuntores de batería unipolares de 125 A e incluye tanto la desconexión de bajo voltaje de carga (LLVD) como la funcionalidad de desconexión de bajo voltaje de batería (BLVD) para una gestión de energía segura y flexible. La inteligencia del sistema es proporcionada por un controlador dedicado que cuenta con cuatro entradas de sensor analógico, ocho entradas de estado digital y ocho relés de alarma de contacto seco configurables. La monitorización y gestión remotas se habilitan a través de interfaces RS232/485 y SNMP, mientras que una pantalla LCD integrada permite la visualización y configuración del estado local.

Diseñado para funcionar en condiciones exigentes, el sistema opera en un rango de temperatura extendido de –40℃ a +65℃, tolera una humedad relativa del 5% al 95% (sin condensación) y mantiene un rendimiento completo a altitudes de hasta 3000 metros. Combinando una arquitectura modular escalable con una fiabilidad probada, este sistema de alimentación CC de 30 kW se erige como una solución energética robusta y escalable para infraestructuras críticas donde la disponibilidad de energía es primordial.

Sistema

• Dimensiones: 482,0 (An) × 350,0 (Pr) × 6U (Al)

• Peso: ≤30 kg (sin rectificadores)

• Modo de refrigeración: Refrigeración natural

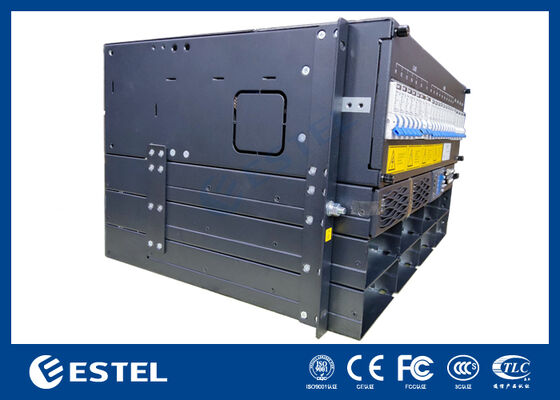

• Modo de instalación: Instalado en rack de 19 pulgadas o dentro del armario

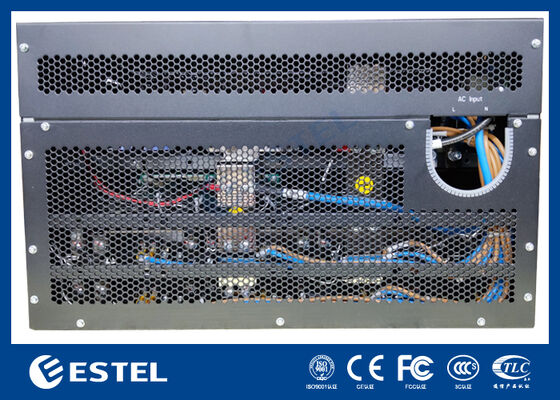

• Modo de cableado: Entrada superior y salida superior

• Modo de mantenimiento: Mantenimiento frontal, soporte de cambio de grado de módulo

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada:Monofásico de 220 VCA

• Frecuencia de entrada: 45–66 Hz, valor nominal: 50 Hz/60 Hz

• SPD de CA: 20 kA/40 kA, 8/20μs

Distribución de CC

• Tensión de salida: –43 ~ –58 VCC, valor nominal: –53,5 VCC

• Capacidad máxima:30 kW (10*3 kW, redundancia N+1)

• Disyuntores de batería: 4*125 A/1P

• Disyuntores de carga:

• LLVD1: 1*32 A/1P+2*40 A/1P+2*63 A/1P+2*125 A/1P;

• BLVD:2*6 A/1P+2*10 A/1P+2*16 A/1P+2*32 A/1P+2*63 A/1P

• SPD de CC: 10 kA/20 kA, 8/20μs

Rectificador

• Tensión de entrada:85 VCA ~ 300 VCA, nominal 220 VCA

• Eficiencia: >96%

• Potencia nominal: 3000 W (176–300 VCA)

• Temperatura de funcionamiento: –40℃ ~ +75℃ (salida completa por debajo de 50℃)

• Dimensiones: 106,5 mm (An) × 286 mm (Pr) × 41,5 mm (Al) (1U/Al)

• Peso: ≤2 kg

• Modo de refrigeración: Refrigeración forzada

• Factor de potencia: ≥0,99

• THD: ≤5%

• Salida CC: –43 ~ –58 VCC, nominal –53,5 VCC, máximo 55 A

Controlador

• Entrada de señal: 4 AI (3 temperatura ambiente, 1 humedad), 8 DI

• Salida de alarma: 8 contactos secos

• Puerto de comunicación: RS232/485, SNMP

• Modo de visualización: LCD

Entorno

• Temperatura de funcionamiento: –40℃ ~ +65℃ (salida completa por debajo de 50℃)

• Temperatura de almacenamiento: –40℃ ~ +70℃

• Humedad de funcionamiento: 5% ~ 95% (sin condensación)

• Altitud: 0 ~ 3000 m (Si la altitud está dentro del rango de 2000 m a 3000 m, la temperatura máxima de funcionamiento disminuye en 1℃ a medida que la altitud aumenta en 200 m.)
