Panel de energía para telecomunicaciones, rectificador de 30kW y sistema de energía híbrido de CC para telecomunicaciones con energía solar

Panel de energía de telecomunicaciones 30kW Rectificador de energía y energía solar Sistema de energía de telecomunicaciones híbrido DC

1. Resumen del Sistema de Energía de Telecomunicaciones ESTEL

El gabinete de telecomunicaciones de energía híbrida personalizado de ESTEL consiste principalmente en gabinete exterior, sistema de energía de telecomunicaciones, unidad de distribución de energía, sistema de refrigeración y unidad de monitoreo ambiental.Este tipo de gabinete es personalizable, y sus configuraciones se basan en diferentes necesidades de diferentes clientes.

• El armario exterior
• Sistema de energía de telecomunicaciones
• Unidad de distribución de energía
• Sistema de refrigeración
• Unidad de vigilancia del medio ambiente
• Baterías
• Las demás máquinas
• Y así sucesivamente

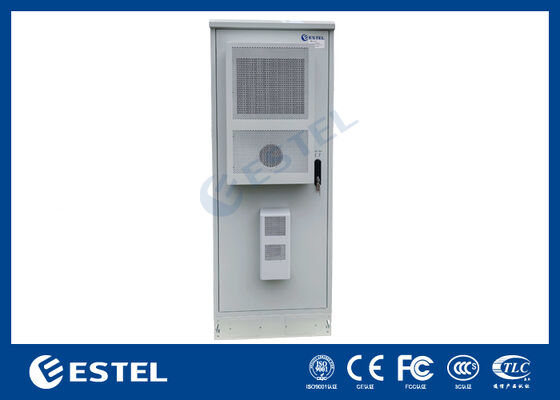

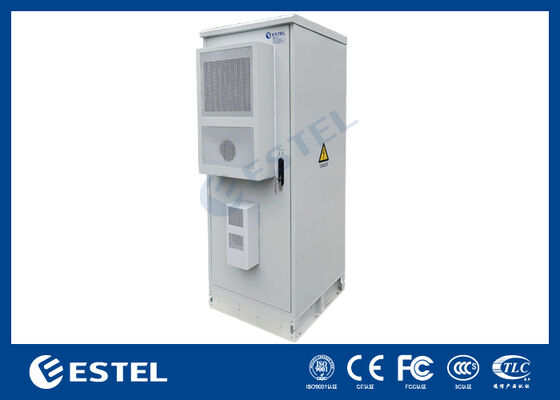

2. Características del gabinete exterior

• Modelo: ET7575200A-38U
• Dimensión: 750*750*2000 mm
• Material: placa de acero galvanizado

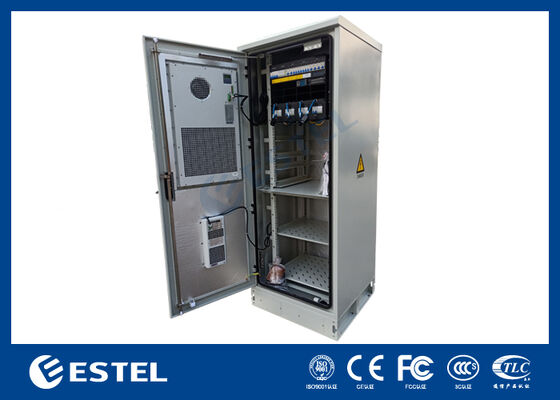

• Espacio: dos compartimientos, compartimiento superior para el sistema de energía de telecomunicaciones, compartimiento inferior para baterías
• Puerta: una puerta de entrada
• Bloqueo de tres puntos
• Los demás:
• Revestimiento: Revestimiento en polvo de poliéster
• Color: RAL7035
• Instalación: montado en el suelo

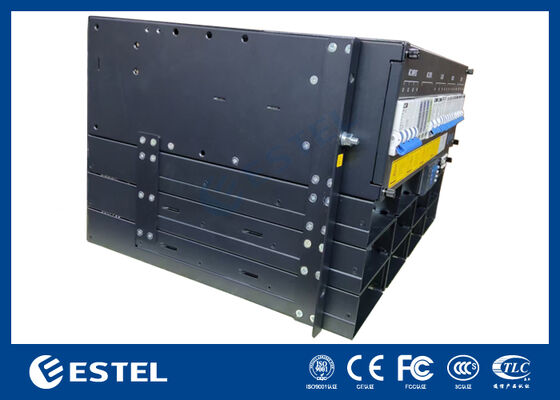

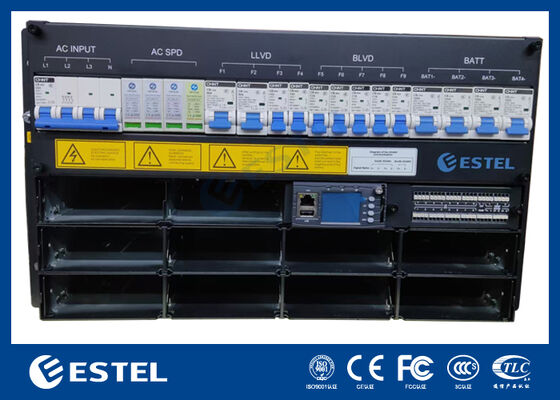

3Características del sistema de energía de telecomunicaciones

• Recursos energéticos: energía de red y energía solar
• Capacidad del sistema de alimentación: máximo 30 kW (10 × 3 kW)
• Entrada de energía: 220 VAC, monofásico
• Producción de corriente continua: 48VDC
• Los dispositivos de corte de carga: 63A, 32A, 16A, 10A (según las necesidades del cliente)
• Batería: ion-litio, ácido plomo
• Enchufes de mantenimiento

4Características de la unidad de control

Se dispone de PDU con tomas de corriente de diferentes estándares, con opciones para diferentes grados de componentes SPD.

5Características del sistema de refrigeración

ESTEL proporciona diferentes sistemas de refrigeración basados en las características climáticas del país del cliente, los datos de disipación térmica del equipo de TI y las condiciones de suministro de energía del proyecto del cliente.

• Aire acondicionado de 110 VAC, 220 VAC, con capacidad de refrigeración de 500 W a 5000 W
• Aire acondicionado de -48VDC, con capacidad de refrigeración de 300W a 3000W
• Exchanger de calor de 220VAC y -48VDC, con capacidad de transferencia de calor de 80W/K a 190W/K
• Condicionadores de aire combinados de 220VAC y -48VDC, con capacidad de refrigeración de 800W a 5000W

6Características de la unidad de seguimiento del medio ambiente

• Con módulo de comunicación inalámbrica 4G incorporado (opcional, no incluido en la versión estándar)
• soporte para la transmisión Ethernet;
• Puertos serie RS-485 múltiples, soporte de integración de protocolos inteligentes de múltiples marcas de fuente de energía, aire acondicionado, batería BMS, ect.
• Puertos de entrada y salida de valor de señal AI/DI/DO múltiples
• Soporte para múltiples sistemas satelitales: GPS, Beidou (opcional, no incluido en la versión estándar)
• Todos los puertos están provistos de protecciones EMI, EMS y contra las oleadas eléctricas.
• Fuente de alimentación de -36VDC a -72VDC
• 1U estándar de montaje en bastidor
• Apoyar la entrega y el mantenimiento de una aplicación de teléfono móvil con un botón (opcional, no incluido en la versión estándar)
• Apoyar la entrega y el mantenimiento locales, la actualización del firmware local y la actualización desde la red a distancia
• Cumplir con las especificaciones de múltiples operadores (China Mobile, etc.), empresas de torres, etc. para la plataforma de supervisión de campo de interfaz B y la plataforma de alimentación
