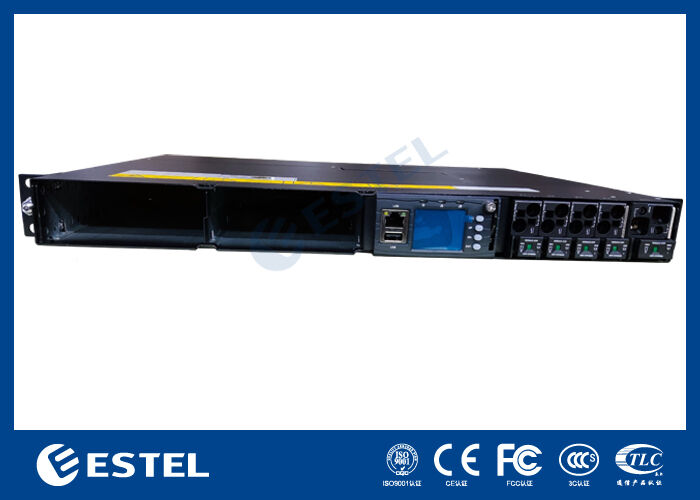

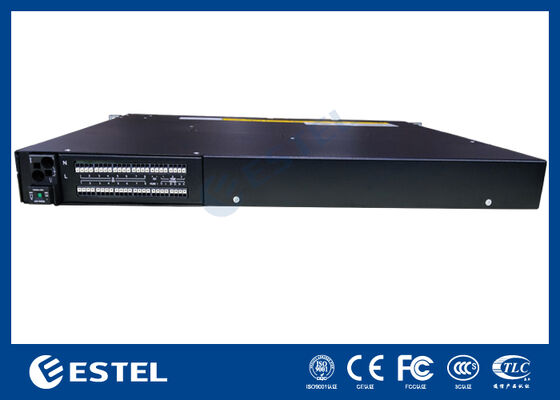

Sistema rectificador de telecomunicaciones para telecomunicaciones con gestión y control remotos

Descripción general del producto

El sistema de alimentación de CC en rack ET4860-M3J21 proporciona una solución de alimentación de CC de alta capacidad y resiliente, diseñada específicamente para la infraestructura de telecomunicaciones, las operaciones de centros de datos y las aplicaciones industriales que requieren una distribución de alimentación de CC confiable. Acepta una entrada monofásica de 220 VCA y ofrece una salida de CC estable ajustable entre –43 VCC y –58 VCC, con un punto de funcionamiento nominal de –53,5 VCC. Ofreciendo una capacidad de salida máxima de 6 kW, este sistema soporta de forma fiable instalaciones de alta demanda, al tiempo que logra una eficiencia de conversión de energía superior al 96%.

Con un diseño modular y redundante, el sistema admite hasta 2*3000W módulos rectificadores configurados para redundancia N+1, con cada módulo compacto que pesa menos de 2 kg. Los rectificadores utilizan refrigeración por aire forzado, logran un factor de potencia cercano a la unidad (≥0,99) y mantienen una baja distorsión armónica total (THDi ≤5%) para una conversión de energía eficiente y limpia. Con mantenimiento de acceso frontal, cableado en el panel superior y protección de ingreso IP20, el chasis montable en rack de 6U enfatiza la seguridad operativa, la facilidad de servicio y la integración directa en armarios estándar de 19 pulgadas.

Sistema

• Dimensión: 482,0(An) × 350,0(Pr) × 1U(Al)

• Peso: ≤10 kg (sin rectificadores)

• Modo de refrigeración: Refrigeración natural

• Modo de instalación: Instalado en rack de 19 pulgadas o dentro del armario

• Modo de cableado: Entrada superior y salida superior

• Modo de mantenimiento: Mantenimiento frontal, cambio de grado del módulo de soporte

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada: 220 VCA monofásico, 63 A/1PN

• Frecuencia de entrada: 45–66 Hz, valor nominal: 50 Hz/60 Hz

Distribución de CC

• Tensión de salida: –43 ~ –58 VCC, valor nominal: –53,5 VCC

• Capacidad máxima: 6kW (2*3kw, redundancia N+1)

• Interruptores automáticos de batería: 1*100A/1PN

• Interruptores automáticos de carga: BLVD: 2*32A/1PN+2*63A/1PN

Rectificador

• Tensión de entrada: 85 VCA ~ 300 VCA, nominal 220 VCA

• Eficiencia: >96%

• Potencia nominal: 3000W (176–300 VCA)

• Temperatura de funcionamiento: –40℃ ~ +75℃ (salida completa por debajo de 50℃)

• Dimensión: 106,5 mm(An) × 286 mm(Pr) × 41,5 mm(Al) (1U/Al)

• Peso: ≤2 kg

• Modo de refrigeración: Refrigeración forzada

• Factor de potencia: ≥0,99

• THD: ≤5%

• Salida de CC: –43 ~ –58 VCC, nominal –53,5 VCC, máximo 55 A

Controlador

• Modelo: MC2900

• Entrada de señal: 4 AI (3 temperatura ambiente, 1 humedad), 8 DI

• Salida de alarma: 8 contactos secos

• Puerto de comunicación: RS232/485, SNMP

• Modo de visualización: LCD

Entorno

• Temperatura de funcionamiento: –40℃ ~ +65℃ (salida completa por debajo de 50℃)

• Temperatura de almacenamiento: –40℃ ~ +70℃

• Humedad de funcionamiento: 5% ~ 95% (sin condensación)

• Altitud: 0 ~ 3000 m (Si la altitud está dentro del rango de 2000 m a 3000 m, la temperatura máxima de funcionamiento disminuye en 1℃ a medida que la altitud aumenta en 200 m.)
