Sistemas rectificadores de telecomunicaciones DC48V 3U BTS con monitoreo remoto RS485
Detalles del producto
Sistema de rectificador de telecomunicaciones DC48V
,Sistema de energía de telecomunicaciones 300A
,Rectificador de monitoreo remoto RS485

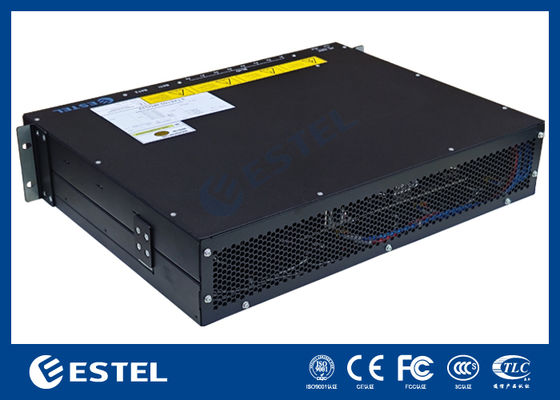

Sistemas rectificadores de telecomunicaciones DC48V 3U BTS con monitoreo remoto RS485
Descripción general del producto del sistema rectificador de telecomunicaciones 3U BTS
El ET48300-M5E63 es un sistema de alimentación de CC en rack desarrollado por ESTEL que proporciona una solución de alimentación de CC resistente y de alta capacidad diseñada específicamente para infraestructura de telecomunicaciones, operaciones de centros de datos y aplicaciones industriales que requieren una distribución de energía de CC confiable. Acepta 380 VCA (compatible para monofásico y trifásico) y ofrece una salida de CC estable ajustable entre –43 VCC y –58 VCC, con un punto de funcionamiento nominal de –53,5 VCC. Al ofrecer una capacidad de salida máxima de 18 kW, este sistema admite de manera confiable instalaciones de alta demanda y al mismo tiempo logra una eficiencia de conversión de energía superior al 96 %.
El panel de distribución de CC está equipado con disyuntores de batería de 1*250 A e incluye funcionalidad LLVD y BLVD para una administración de energía segura y flexible. La inteligencia del sistema es proporcionada por un controlador dedicado que cuenta con 3 entradas de sensores analógicos, 7 entradas de estado digitales y 6 relés de alarma de contacto seco configurables. La supervisión y la gestión remotas se habilitan a través de interfaces RS232/485 y SNMP, mientras que una pantalla LCD integrada permite la visualización y configuración del estado local.
Especificación de CAdel sistema rectificador de telecomunicaciones 3U BTS
Modo de entrada:380 VCA, compatible con configuraciones monofásicas y trifásicas
Frecuencia de entrada:45 Hz a 65 Hz (clasificado 50 Hz/60 Hz)
Especificación de CCdel sistema rectificador de telecomunicaciones 3U BTS
Tensión de salida:-43 V a -58 V CC (clasificado -53,5 V CC)
Capacidad máxima:18kW (6 módulos rectificadores de 3kW, redundancia N+1)
Disyuntor de batería:1x250A
Disyuntores de cargadel sistema rectificador de telecomunicaciones 3U BTS
LVD:1 x <125A/1PN (reservado)
BULEVAR:6 x ≤63A/1PN + 2 x ≤125A/1PN (reservado)

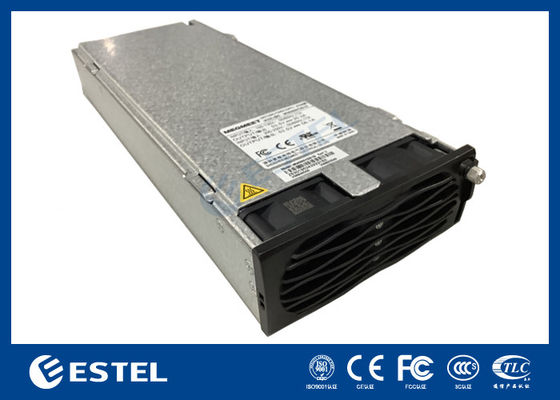

Módulo rectificadordel sistema rectificador de telecomunicaciones 3U BTS
Voltaje de entrada:85 VCA ~ 300 VCA (nominal 220 VCA)
Eficiencia:>96%
Potencia nominal:3000W (176~300VCA)
Modo de enfriamiento:Enfriamiento forzado
Factor de potencia:≥0,99
THD:≤5%
Salida CC:-43 ~ -58 VCC (nominal -53,5 VCC), máximo 55 A
| Tipo | ET48300-M5E63 | |||
| Sistema | Dimensión | 482,6(ancho)*350,0(profundidad)*3U(alto) | ||
| Peso | ≤15kg (sin rectificadores) | |||
| Modo de enfriamiento | Enfriamiento natural | |||
| Modo de instalación | Instalado en un rack de 19 pulgadas o dentro del gabinete | |||
| Modo de cableado | Entrada superior y salida superior | |||
| Modo de mantenimiento | Mantenimiento frontal, cambio de grado del módulo de soporte. | |||
| Nivel de protección | IP20 | |||
| C.A. Distribución |
Modo de entrada | 380VAC, compatible para monofásico y trifásico | ||
| Frecuencia de entrada | 45~65Hz, valor nominal: 50Hz/60Hz | |||
| corriente continua Distribución |
voltaje de salida | -43~-58 VCC, valor nominal: -53,5 VCC | ||
| Capacidad máxima | 18kW(6*3kw, redundancia N+1) | |||
| Disyuntores de batería | 1*250A | |||
| Disyuntores de carga |
LLVD: 1*<125A/1PN (reservado) BLVD: 6*≤63A/1PN+2*≤125A/1PN(reservado) |
|||
| Rectificador | voltaje de entrada | 85 VCA ~ 300 VCA, nominal 220 VCA | ||
| Eficiencia | >96% | |||
| potencia nominal | 3000W(176~300VCA) | |||
| Temperatura de trabajo | -40 ℃ ~ + 75 ℃ (salida total por debajo de 50 ℃) | |||
| Dimensión | 106,5 mm (ancho) × 286 mm (profundidad) × 41,5 mm (1U/H) | |||
| Peso | ≤2kg | |||
| Modo de enfriamiento | Enfriamiento forzado | |||
| factor de potencia | ≥0,99 | |||
| THD | ≤5% | |||
| Salida CC | –43 ~ –58 VCC, nominal –53,5 VCC, máximo 55 A | |||
| Controlador | Entrada de señal | 3 AI (3 temperatura ambiente), 7 DI | ||
| Salida de alarma | 6 contacto seco | |||
| Puerto de comunicación | RS232/485, SNMP | |||
| Modo de visualización | LCD | |||
| Ambiente | Operante temperatura |
-40 ℃ ~ +65 ℃ (salida total por debajo de 50 ℃) | ||
| Temperatura de almacenamiento | -40℃~+70℃ | |||
| Humedad de funcionamiento | 5%~95%(sin condensación) | |||
| Altitud | 0 ~ 3000 m (si la altitud está dentro del rango de 2000 ma 3000 m, el máximo de funcionamiento La temperatura disminuye en 1 ℃ a medida que la altitud aumenta en 200 m.) |
|||
Estructura del sistema rectificador de telecomunicaciones 3U BTS
-
