Sistemas de energía de telecomunicaciones personalizados SNMP RS485 para comunicación en exteriores
Detalles del producto
sistema de energía de telecomunicaciones personalizado
,Sistema de alimentación SNMP RS232 RS485
,sistema de alimentación de comunicaciones al aire libre
SNMP RS232 RS485 Sistemas de alimentación de telecomunicaciones personalizados para comunicación en exteriores
Descripción general del producto del sistema de energía CC de cabina BTS de 30 kw
El sistema de alimentación de CC en rack ET48500 es una solución de conversión de energía de alta densidad y de nivel de operador diseñada para centros de telecomunicaciones centrales, centros de datos de clase empresarial y sitios industriales donde la alimentación de CC ininterrumpida no es negociable. Acepta entrada monofásica de 220 VCA a través de barras colectoras de cobre traseras, sin disyuntor incorporado, y proporciona una salida de CC regulada ajustable de –43 VCC a –58 VCC, nominalmente configurada en –53,5 VCC. Escalable a una potencia total de 30 kW, el sistema logra una eficiencia de conversión superior al 96 % en todo su rango operativo, lo que ayuda a frenar el desperdicio de energía y reducir el costo total de propiedad.
Construido sobre una plataforma totalmente modular y tolerante a fallas, el sistema admite hasta diez módulos rectificadores de 3000 W en N+1 o configuraciones de redundancia mejorada. Cada módulo intercambiable en caliente pesa menos de 2 kg y emplea refrigeración por aire forzado junto con corrección activa del factor de potencia (≥0,99) y baja distorsión armónica total (THDi ≤5%), lo que garantiza tanto la estabilidad de la red como una salida de CC de alta fidelidad. Todo el conjunto está contenido dentro de un chasis de 6U diseñado para una integración sin herramientas en gabinetes estándar de 19 pulgadas. El acceso frontal permite un rápido reemplazo y servicio del módulo, mientras que las barras colectoras de cobre traseras admiten un cableado limpio y de alta corriente. Una carcasa con clasificación IP20 proporciona protección mecánica básica durante la instalación y el funcionamiento.
Escenarios de aplicacióndel sistema de energía CC de cabina BTS de 30 kw
-
Estaciones base macro 5G
-
Microestaciones base 5G
-
Estaciones base 4G LTE
-
Sistemas de antena distribuida (DAS)
-
Unidades de radio remotas (RRU) / Unidades de banda base (BBU)
-
Oficinas centrales de telecomunicaciones
Características del sistema de energía CC de cabina BTS de 30 kw
-
Entrada de CA: 220 V monofásico, 45–65 Hz
-
VELOCIDAD CA: 20/40kA, 8/20μs
-
Salida CC: -53,5 VCC, 30 kW máx.
-
Módulo rectificador: 10 x 3kW, redundancia N+1,96% de eficiencia
-
MCB de batería: 4x125A/1P
-
SPD CC: 10/20kA, 8/20μs
-
LVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BULEVAR:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| Tipo | ET48500 | |||
| Sistema | Dimensión | 482,0(ancho)*350,0(profundidad)*6U(alto) | ||
| Peso | ≤31kg (sin rectificadores) | |||
| Modo de enfriamiento | Enfriamiento natural | |||
| Modo de instalación | Instalado en un rack de 19 pulgadas | |||
| Modo de cableado | Entrada superior y salida superior | |||
| Modo de mantenimiento | Mantenimiento frontal, cambio de grado del módulo de soporte. | |||
| Nivel de protección | IP20 | |||
| C.A. Distribución |
Modo de entrada
|
Monofásico 220V sin disyuntor, cableado de embarrado trasero de cobre | ||
|
Frecuencia de entrada |
45~65Hz, valor nominal: 50Hz/60Hz |
|||
|
SPD de CA |
20kA/40kA, 8/20μs | |||
| corriente continua Distribución |
voltaje de salida | -43~-58 VCC, valor nominal: -53,5 VCC | ||
| Capacidad máxima | 30kw(10*3000w, redundancia N+1) | |||
| Disyuntores de batería | 4*125A/1P | |||
| Disyuntores de carga |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| SPD CC | 10kA/20kA, 8/20μs | |||
| Rectificador | voltaje de entrada | 85 VCA ~ 300 VCA, nominal 220 VCA | ||
| Eficiencia | >96% | |||
| potencia nominal | 3000W(176~300VCA) | |||
| Temperatura de trabajo | -40 ℃ ~ + 75 ℃ (salida total por debajo de 50 ℃) | |||
| Dimensión | 106,5 mm (ancho) × 286 mm (profundidad) × 41,5 mm (1U/H) | |||
| Peso | ≤2kg | |||
| Modo de enfriamiento | Enfriamiento forzado | |||
| factor de potencia | ≥0,99 | |||
| THD | ≤5% | |||
| Salida CC | –43 ~ –58 VCC, nominal –53,5 VCC, máximo 55 A | |||
| Controlador | Entrada de señal | 4 AI (3 temperatura ambiente, 1 humedad), 8 DI | ||
| Salida de alarma | 8 contacto seco | |||
| RS232 | Sí | |||
| RS485 | Sí | |||
| SNMP | Sí | |||
| Modo de visualización | LCD | |||
| Ambiente | Operante temperatura |
-40 ℃ ~ +65 ℃ (salida total por debajo de 50 ℃) | ||
| Temperatura de almacenamiento | -40℃~+70℃ | |||
| Humedad de funcionamiento | 5%~95%(sin condensación) | |||
| Altitud | 0 ~ 3000 m (si la altitud está dentro del rango de 2000 ma 3000 m, el máximo de funcionamiento La temperatura disminuye en 1 ℃ a medida que la altitud aumenta en 200 m.) |
|||

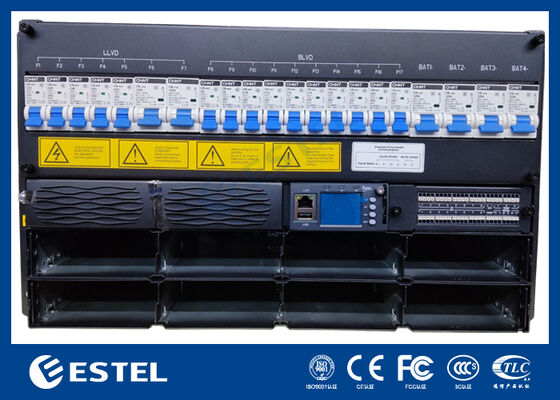

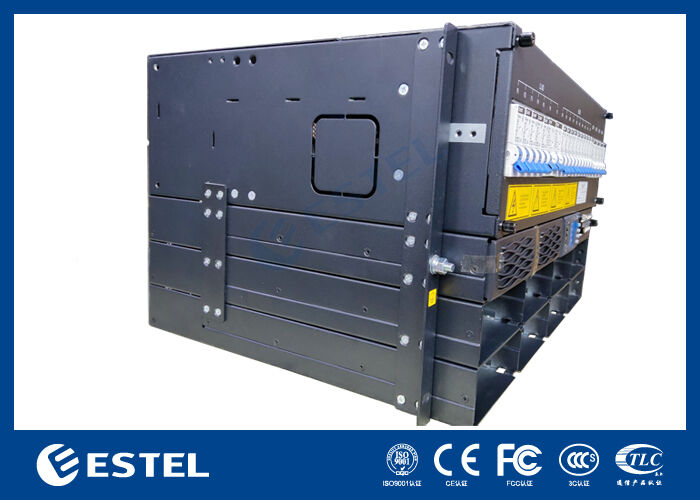

Detalles del sistema de energía CC de cabina BTS de 30 kw

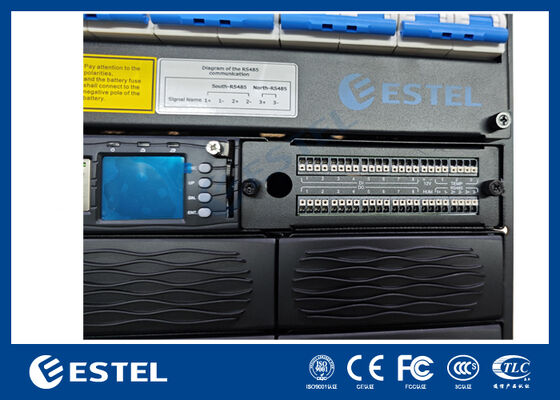

Placa de E/S del sistema de alimentación de CC del gabinete BTS de 30 kw

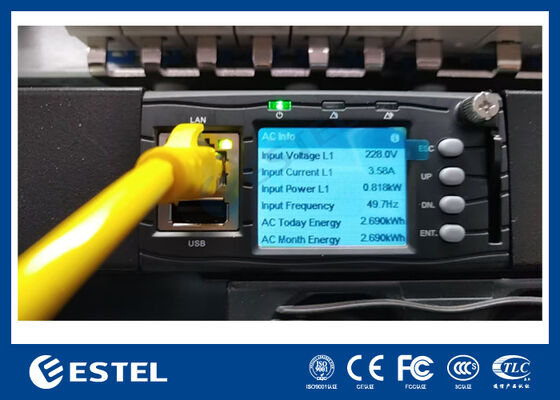

Stutas de energía del sistema de energía CC de cabina BTS de 30 kw
-
