El sistema de alimentación de CC integrado ET48600 de 6U y 36 kW representa una solución compacta de conversión de energía de CC de nivel de operador diseñada para oficinas centrales de telecomunicaciones, centros de datos de mediana y gran escala y entornos industriales que requieren energía de CC ininterrumpida. Funciona desde una CA monofásica de 220 V sin disyuntor incorporado, emplea barras colectoras de cobre traseras para el cableado y proporciona una salida de CC ajustable con precisión que oscila entre –43 V y –58 V, con una configuración nominal de –53,5 V. Con una capacidad máxima de 36 kW, el sistema logra constantemente eficiencias de conversión superiores al 96 % en un amplio espectro de carga, lo que reduce tanto los costos de electricidad como las demandas de refrigeración.

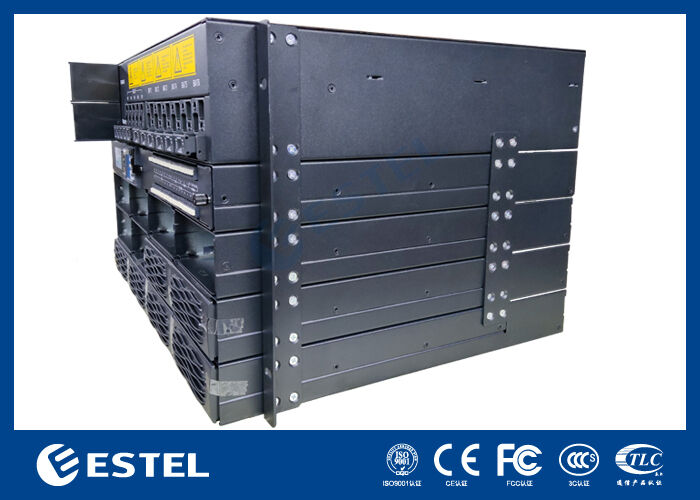

Estructuradel sistema de energía de telecomunicaciones ET48600 48VDC 600A

• altura 6U– se adapta a bastidores estándar de 19 pulgadas

• Enfriamiento natural– sin ventiladores, funcionamiento silencioso, cero entrada de polvo

• Cableado de entrada y salida superior– acceso frontal limpio, no se requiere zanja en el piso

• Mantenimiento frontal e intercambio en caliente de módulos– todo el servicio desde el frente, no se necesita espacio trasero

• Protección IP20– seguro para salas de equipos interiores y refugios

Entrada de CAdel sistema de energía de telecomunicaciones ET48600 48VDC 600A

• Monofásico 220VAC– sin disyuntor incorporado

• Cableado de barra colectora de cobre trasera– distribución directa para sistemas de varios armarios

• Frecuencia de 45~65Hz– compatible con generador y red

Salida CCdel sistema de energía de telecomunicaciones ET48600 48VDC 600A

• Salida de -43~-58 VCC(clasificado -53,5 VCC)

• Capacidad máxima de 36kW– 12 módulos rectificadores de 3kW

• Redundancia N+1– salida completa con 11 módulos

Distribución de batería y cargadel sistema de energía de telecomunicaciones ET48600 48VDC 600A

• 6 disyuntores de batería 125A/1P– admite hasta 6 cadenas de baterías independientes

• LLVD1 y LLVD2:Bloques de terminales de 300 A: conecte cajas de distribución de expansión externas

• BULEVAR:3x6A/1PN + 1x10A/1PN + 1x16A/1PN

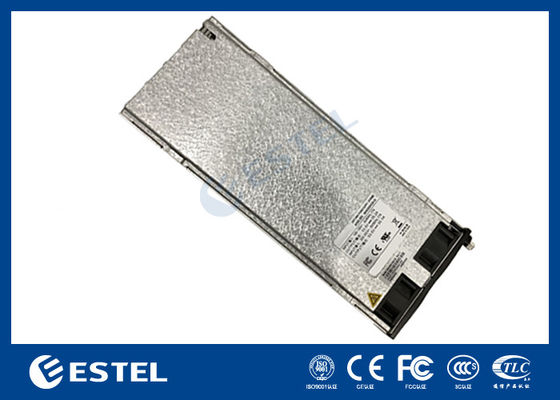

Módulo rectificadordel sistema de energía de telecomunicaciones ET48600 48VDC 600A

• Entrada ultra ancha de 85~300 VCA– funciona a través de caídas severas de la red

• >96% de eficiencia– bajo calor, bajo costo operativo

• 3000W en 1U– alta densidad de potencia

• -40 ℃ ~ + 75 ℃ operación– salida completa por debajo de 50 ℃

• Enfriamiento forzado– independiente de la refrigeración natural del chasis

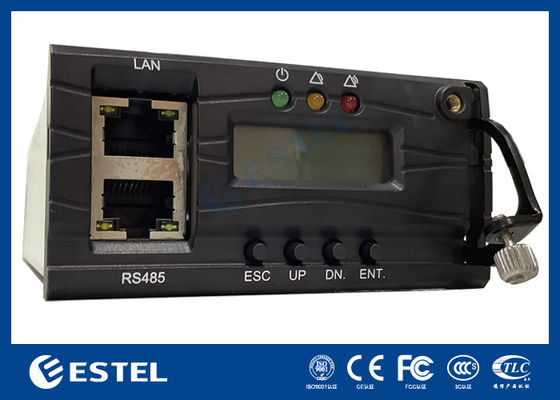

Controlador y placa de E/Sdel sistema de energía de telecomunicaciones ET48600 48VDC 600A

• 3 x IA(monitoreo de temperatura ambiente)

• 8 x DI + 4 x E-DI– 12 entradas digitales en total

• 8 x DO + 8 x E-DO– 16 salidas de alarma en total

• RS485 y SNMP– gestión remota de protocolo dual

• pantalla LCD– estado y configuración local
