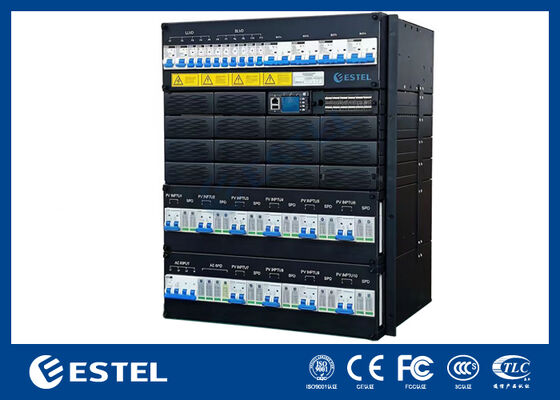

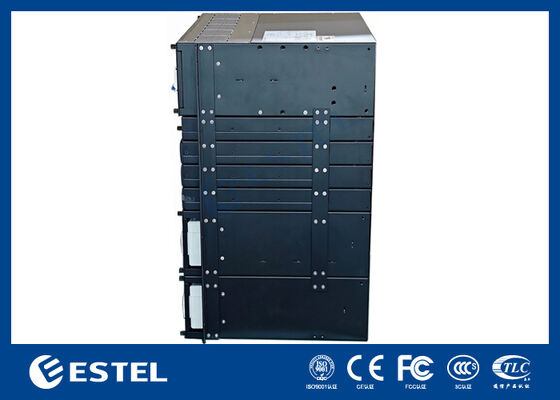

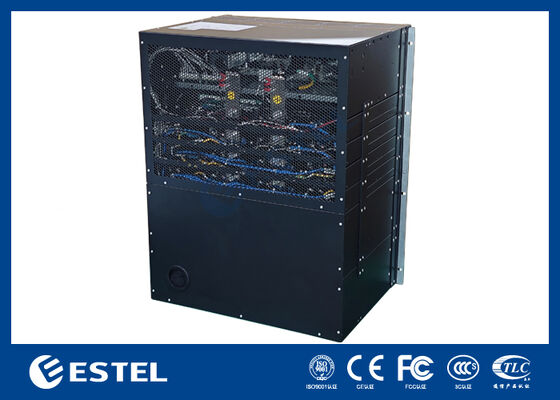

Núcleo eléctrico de telecomunicaciones de energía híbrida 13U con energía solar fotovoltaica de 30 kW y potencia rectificadora de 16 kW

Núcleo de Energía de Telecomunicaciones Híbrido con 30kW de Energía Solar Fotovoltaica y 16kW de Energía Rectificadora

1. Introducción del Núcleo de Energía de Telecomunicaciones Híbrido

El ET48500-H7E413 es un sistema de energía embebido diseñado para suministrar energía de -48VDC a equipos de comunicación, su corriente de salida máxima es de 500A.

Está configurado con módulos solares de 30kW, que convierten la energía fotovoltaica en un voltaje estable de 48VDC. El módulo solar tiene función MPPT, que puede detectar el voltaje de generación de energía del panel solar y rastrear el valor de voltaje y corriente para lograr la máxima entrada de potencia del módulo y maximizar el uso de la energía solar.

También está configurado con módulos rectificadores de 16kW, que convierten la energía de la red de 380VAC en un voltaje estable de 48VDC. El módulo rectificador puede suministrar energía de alta calidad a equipos de comunicación de tipo DC, y también puede cargar baterías como respaldo de energía.

2. Características del Núcleo de Energía de Telecomunicaciones Híbrido

• Voltaje de entrada de CA: 380VAC; Amplio rango de voltaje para cada fase: 85VAC a 300VAC;
• Amplio rango de voltaje de entrada PV: 120VDC a 425VDC (Voltaje de encendido >160VDC);
• Funciones completas de gestión de baterías;
• Diseño basado en red, proporciona 3 interfaces RS485, 1 interfaz RJ45 reservada;

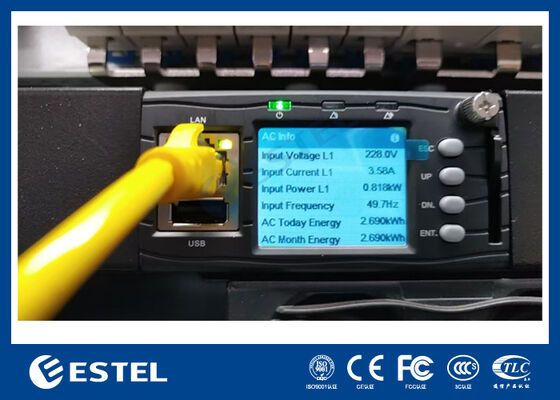

• Soporta pantalla de interfaz LCD y operación con botones;
• Soporta intercambio en caliente de módulos rectificadores y módulos solares;
• El factor de potencia del módulo rectificador es de hasta 0.99.

3. Configuración del Sistema

4. Principios de Funcionamiento del Sistema

1) Suministro de Energía de CA

La energía de CA entra en los módulos rectificadores a través de la unidad de distribución de CA, y los módulos rectificadores convierten la energía de CA en energía de -48VDC, que luego alimenta múltiples cargas a través de la unidad de distribución de energía de CC.

2) Suministro de Energía Fotovoltaica

El sistema introduce energía solar verde. Los módulos PV convierten la energía solar en energía de -48VDC y la envían directamente a la unidad de distribución de energía de CC. Cuando hay suficiente luz solar, la energía fotovoltaica se utilizará como energía de primera prioridad para alimentar las cargas y cargar las baterías, logrando ahorro de energía y reducción de emisiones.

3) Carga y Descarga de Baterías

Cuando el suministro de energía de CA es normal, los módulos rectificadores no solo suministran energía a las cargas de CC, sino que también proporcionan corriente de carga a las baterías. Durante un corte de energía de CA, los módulos rectificadores dejan de funcionar y las baterías suministran energía a las cargas de CC. Después de que se recupera el suministro de energía de CA, los módulos rectificadores comienzan a suministrar energía a las cargas de CC y también cargan las baterías para reponer la energía consumida.

4) Monitoreo y Gestión Inteligente

Como "cerebro" del sistema de energía de telecomunicaciones, el módulo de monitoreo supervisa el estado operativo de varios componentes del sistema de energía en tiempo real y realiza un control inteligente correspondiente. Si hay alguna anomalía, el módulo de monitoreo informa señales de alarma a tiempo, para garantizar la seguridad y estabilidad del suministro de energía.
