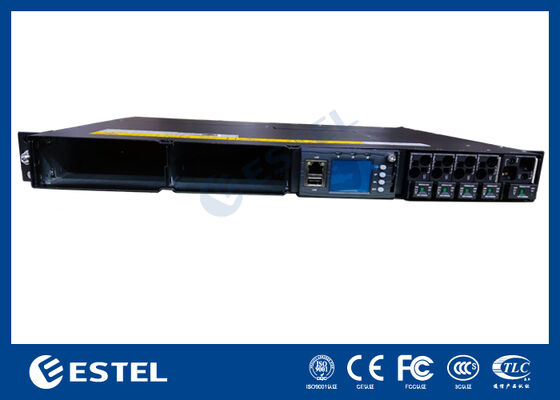

Solución de rectificador de corriente continua de alta eficiencia de 6 kW con monitoreo remoto para proyecto de telecomunicaciones
Propiedades básicas
Lugar de origen:
Shénzhen, China (continental)
Nombre de la marca:
ESTEL
Certificación:
ISO9001, CE, 3C, FCC
Propiedades comerciales
Cantidad mínima de pedido:
1
Precio:
735-2864 usd
Condiciones de pago:
LC, D/A, D/P, T/T, Western Union
Capacidad de suministro:
3, 000 juegos por mes
Resumen del producto
Solución Rectificadora DC de Alta Eficiencia de 6KW con Monitoreo Remoto para Proyecto de Telecomunicaciones Descripción General del ProductoRectificador DC de Alta Eficiencia de 6KW El ET48100 es un sistema de alimentación DC48V de 6kw de alta eficiencia (>96%) desarrollado para proporcionar una ...
Detalles del producto
Resaltar:
Rectificador de corriente continua de telecomunicaciones de 6 kW
,Sistema de energía de telecomunicaciones de alta eficiencia
,Rectificador de corriente continua de monitoreo remoto
Size:
482 mm * 350 mm * 1U (ancho * profundidad * alto)
Weight:
≤10kg (sin rectificadores)
Input Voltage:
Las partidas de las máquinas de la categoría M1 y M2
Output Voltage:
-48 VCC (-42 a -58 VCC)
Rectifier Module:
6kw (máx.), módulo de 2*3kw
Module Efficiency:
>96%
Application:
Telecomunicación
Package:
estuche de madera/cartón
Descripción del producto
Solución Rectificadora DC de Alta Eficiencia de 6KW con Monitoreo Remoto para Proyecto de Telecomunicaciones
Descripción General del ProductoRectificador DC de Alta Eficiencia de 6KW
El ET48100 es un sistema de alimentación DC48V de 6kw de alta eficiencia (>96%) desarrollado para proporcionar una distribución de energía confiable para aplicaciones de telecomunicaciones, centros de datos e instalaciones industriales que requieren el máximo tiempo de actividad. Operando desde una fuente monofásica de 220VAC y 63A/1PN, proporciona una salida DC precisamente regulada ajustable de -43VDC a -58VDC (nominalmente -53.5VDC). Con una eficiencia de conversión superior al 96% incluso a plena carga, el sistema es ideal para entornos conscientes de la energía y de alta densidad.
Módulo Rectificadordel Rectificador DC de Alta Eficiencia de 6KW
Diseñada para la redundancia, la unidad admite hasta 2 módulos rectificadores intercambiables en caliente de 3000W en una configuración N+1. Cada módulo ligero (menos de 2 kg) utiliza refrigeración por aire forzado para garantizar un rendimiento térmico estable. La corrección avanzada del factor de potencia (≥0.99) y la baja distorsión armónica total (THDi ≤5%) garantizan una entrega de energía limpia al tiempo que reducen la tensión en la infraestructura aguas arriba. El sistema está alojado en un chasis de 1U de 19 pulgadas montable en rack con clasificación IP20, que presenta servicio de acceso frontal y conveniente entrada de cables por el panel superior.
Gestión Inteligente de Energíadel Rectificador DC de Alta Eficiencia de 6KW
Un panel de distribución integrado incluye funcionalidad BLVD para una gestión flexible de la carga. El controlador integrado ofrece monitoreo y control completos con 3 entradas de sensor analógico, 8 entradas de estado digital y 8 salidas de relé de contacto seco configurables para el manejo de alarmas. La supervisión remota se admite a través de interfaces RS232, RS485 y SNMP, mientras que una pantalla LCD incorporada permite una configuración sencilla in situ y una verificación del estado en tiempo real.
Entorno de Trabajodel Rectificador DC de Alta Eficiencia de 6KW
El ET4860 está diseñado para funcionar de manera confiable en entornos hostiles, operando sin reducción de potencia en un rango de temperatura ambiente de -40°C a +65°C y humedad relativa del 5% al 95% (sin condensación). Mantiene la potencia de salida completa a altitudes de hasta 3000 metros. Combinando escalabilidad compacta, gestión inteligente de carga y construcción robusta, el ET4860 proporciona una base de alimentación DC preparada para el futuro para infraestructura crítica donde el tiempo de inactividad no es una opción.
Especificación deRectificador DC de Alta Eficiencia de 6KW
| Tipo | Sistema Rectificador de Telecomunicaciones | |||
| General | Tamaño | 482mm*350mm*1U(An*Pr*Al) | ||
| Peso | ≤8.50kg (sin rectificadores) | |||
| Método de enfriamiento | Enfriamiento natural | |||
| Método de instalación | Montado en rack de 19 pulgadas | |||
| Modo de cableado | Entrada y salida por la parte superior | |||
| Modo de mantenimiento | Desde el lado frontal, admite cambio de grado de módulo | |||
| Grado de protección | IP20 | |||
| AC Distribución |
Voltaje de entrada |
Monofásico 220VAC | ||
| Interruptor de entrada | 1 x 63 1PN | |||
| Frecuencia de entrada | 45Hz a 65Hz, valor nominal: 50Hz/60Hz | |||
| DC Distribución |
Voltaje de salida | -43~-58VDC, valor nominal: -53.5VDC | ||
|
Capacidad de salida (Máxima)
|
6kw(2*3kw, admite redundancia N+1) | |||
|
Interruptor de batería
|
1 x interruptor automático de circuito de 100A 1PN | |||
| BLVD |
2 x interruptores automáticos de circuito de 63A/1PN + 2 x 32A/1PN |
|||
| Módulo Rectificador | Voltaje de entrada | 85VAC~300VAC, nominal 220VAC | ||
| Eficiencia | >96% | |||
| Potencia nominal | 3000W(176~300VAC) | |||
| Temperatura de trabajo | -40°C~+75°C (salida completa por debajo de 50°C) | |||
| Dimensión | 106.5mm(An)×286mm(Pr)×41.5mm(1U/Al) | |||
| Peso | ≤2kg | |||
| Modo de enfriamiento | Enfriamiento forzado | |||
| Factor de potencia | ≥0.99 | |||
| THD | ≤5% | |||
| Salida DC | –43 ~ –58VDC, nominal –53.5VDC, máximo 55A | |||
| Controlador | Puerto de entrada de señal | 3 AI (3 temperatura ambiente), 8 DI | ||
| Puerto de salida de alarma | 8 contactos secos | |||
| Comunicación | RS485/RS232, SNMP, Modbus, Ethernet | |||
| Pantalla LCD | Soportado | |||
| Ambiente | Operación Temperatura |
-40°C ~ +65°C (salida completa por debajo de 50°C) | ||
| Temperatura de almacenamiento | -40°C~+70°C | |||
| Humedad de operación | 5%~95%(sin condensación) | |||
| Altitud | 0~3000m (Si la altitud está dentro del rango de 2000m a 3000m, la temperatura máxima de operación disminuye 1°C por cada 200m de aumento de altitud.) |
|||

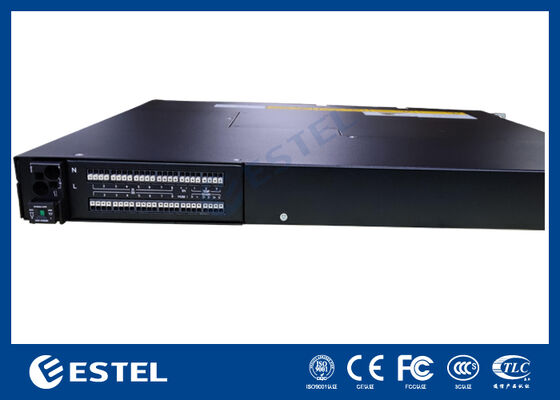

Vista Trasera deRectificador DC de Alta Eficiencia de 6KW

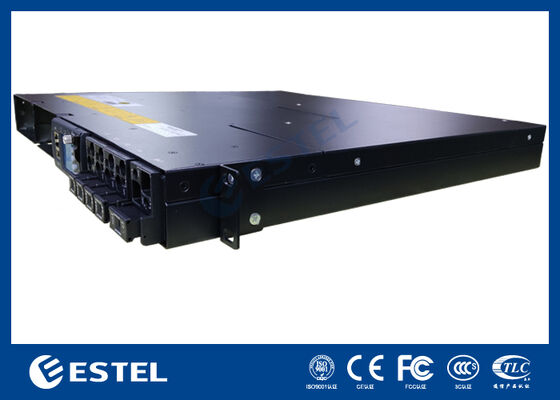

Vista Lateral deRectificador DC de Alta Eficiencia de 6KW

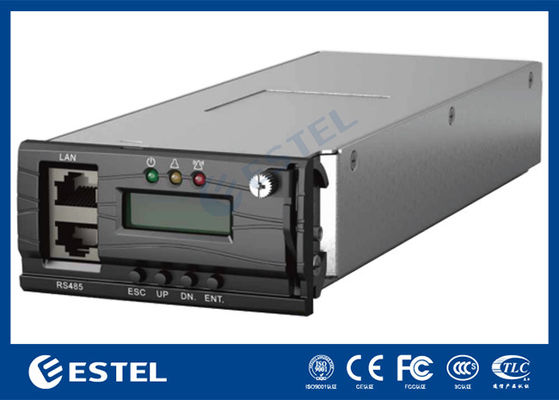

Controlador deRectificador DC de Alta Eficiencia de 6KW
