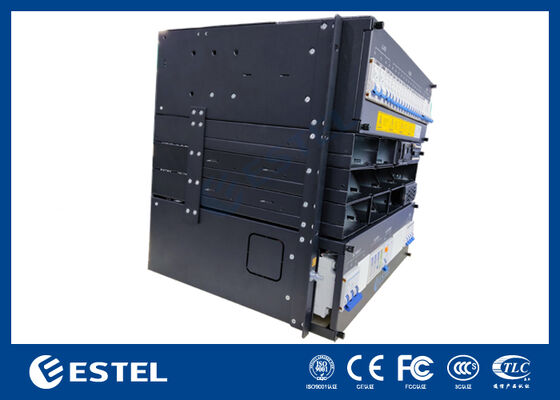

Sistema de distribución de energía del rectificador de telecomunicaciones inteligente montado en rack de 30kw 9U con LLVD BLVD
Detalles del producto
Rectificador de telecomunicaciones montado en rack de 30 kW
,sistema inteligente de distribución de energía de telecomunicaciones
,Sistema de energía de telecomunicaciones LLVD BLVD
sistema de distribución de energía del rectificador de telecomunicaciones Intelleigent montado en bastidor de 30kw 9U con LLVD BLVD
Descripción general del producto del sistema rectificador de telecomunicaciones montado en bastidor de 30kw 9U 19''
El sistema rectificador de 30 kW DC48V es una solución de energía de alta capacidad diseñada para garantizar energía DC ininterrumpida para telecomunicaciones, centros de datos y procesos industriales críticos. Al operar desde una entrada trifásica de 380 VCA, produce una salida de CC regulada con precisión y ajustable de –43 VCC a –58 VCC, con un punto de ajuste nominal de –53,5 VCC. Con una eficiencia de conversión líder en la industria que supera el 96 % incluso con carga completa, es excepcionalmente adecuado para implementaciones de alta densidad y optimización energética.

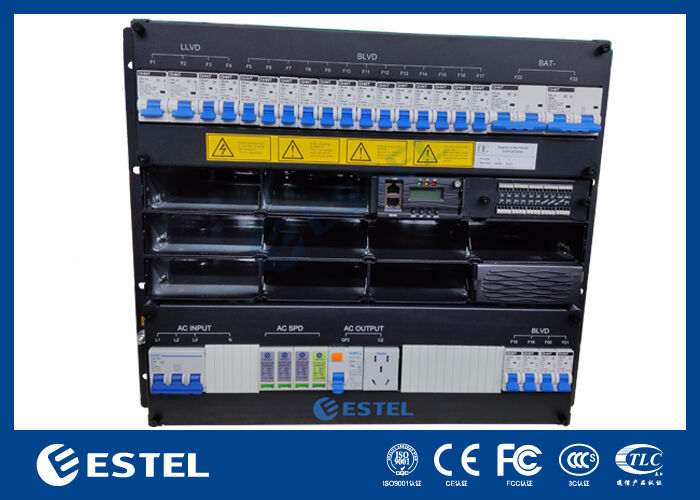

El panel de distribución integrado incluye funciones LLVD (desconexión de voltaje de carga limitada) y BLVD (desconexión de bajo voltaje de batería) para una gestión de carga inteligente y flexible. El sistema está gestionado por un sofisticado controlador integrado que ofrece amplias opciones de monitorización y configuración. Cuenta con 3 entradas para sensores de temperatura ambiente, 7 entradas digitales para monitoreo de estado externo y 6 salidas de relé de contacto seco programables para una gestión integral de alarmas. La supervisión remota se admite a través de interfaces RS485 y SNMP, mientras que una pantalla LCD intuitiva en el panel frontal permite una configuración local conveniente y verificaciones de estado en tiempo real.
Especificaciones de entrada de CAde sistema rectificador de telecomunicaciones montado en bastidor de 30kw 9U 19''
-
Voltaje:Trifásico 380VAC
-
MCB:1x63A 3P+N
-
Salida de CA:25A 1P para toma de corriente
-
Frecuencia:45 Hz a 65 Hz (clasificado 50 Hz/60 Hz)
-
SPD:20kA/40kA, 8/20μs
Especificaciones de distribución de CCde sistema rectificador de telecomunicaciones montado en bastidor de 30kw 9U 19''
-
Tensión de salida:-43 a -58 VCC (clasificado -53,5 VCC)
-
Capacidad máxima:30kW (10 módulos de 3kW, redundancia N+1)
-
Disyuntor de batería:2x125A 1P
LVD:
-
2x80A/1P + 2x63A/1P
Avenida 1:
-
1 x 63A/1P + 12 x 32A/1P
Avenida 2:
-
2x32A/1P + 2x16A/1P

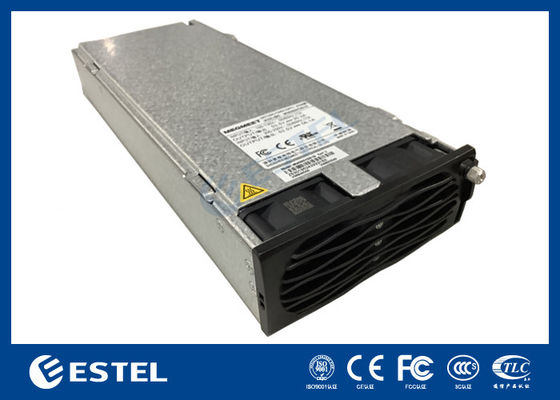

Módulo rectificadorde sistema rectificador de telecomunicaciones montado en bastidor de 30kw 9U 19''
-
Voltaje de entrada:85 VCA ~ 300 VCA (nominal 220 VCA)
-
Eficiencia:>96%
-
Potencia nominal:3000W (176~300VCA)
Especificaciónde sistema rectificador de telecomunicaciones montado en bastidor de 30kw 9U 19''
| Tipo | Unidad de distribución de energía de telecomunicaciones DC48V | |||
| General | Tamaño | 482 mm*350 mm*2U (ancho*profundidad*alto) | ||
| Peso | ≤11kg (excluidos rectificadores) | |||
| Método de enfriamiento | Enfriamiento natural | |||
| Método de instalación | Montaje en bastidor estándar de 19 pulgadas | |||
| Modo de cableado | Entrada y salida desde arriba. | |||
| Modo de mantenimiento | Desde el frente, soporte para cambio de grado del módulo | |||
| Grado de protección | IP20 | |||
| Entrada de CA |
Voltaje |
Trifásico 380VAC | ||
| MCB | 1x63A 3P+N | |||
| Salida de CA | 25A 1P, para enchufe | |||
| Frecuencia | 45 Hz a 65 Hz, valor nominal: 50 Hz/60 Hz | |||
| SPD | 20KA/40KA, 8/20μs | |||
| corriente continua Distribución |
voltaje de salida | -43~-58 VCC, valor nominal: -53,5 VCC | ||
|
Capacidad de salida (Máximo)
|
30kw(10 x 3kw, admite redundancia N+1) | |||
|
Disyuntor de batería
|
2x125A 1P | |||
| LVD | 2*80A/1P+2*63A/1P | |||
| bulevar 1 | 1*63A/1P+12*32A/1P | |||
| bulevar 2 |
2*32A/1P+2*16A/1P |
|||
| Módulo rectificador | voltaje de entrada | 85 VCA ~ 300 VCA, nominal 220 VCA | ||
| Eficiencia | >96% | |||
| potencia nominal | 3000W(176~300VCA) | |||
| Temperatura de trabajo | -40 ℃ ~ + 75 ℃ (rendimiento completo por debajo de 50 ℃) | |||
| Dimensión | 106,5 mm (ancho) × 286 mm (profundidad) × 41,5 mm (1U/H) | |||
| Peso | ≤2kg | |||
| Modo de enfriamiento | Enfriamiento forzado | |||
| factor de potencia | ≥0,99 | |||
| THD | ≤5% | |||
| Salida CC | –43 ~ –58 VCC, nominal –53,5 VCC, máximo 55 A | |||
| Controlador | Modelo | MC2900 | ||
| Puerto de entrada de señal | 3 x AI (2 temperatura ambiente, 1 temperatura de la batería), 7 x DI | |||
| Puerto de salida de alarma | 6 x contacto seco | |||
| Puerto de comunicación | RS485, LAN | |||
| Pantalla LCD | Apoyado | |||
| Ambiente | Operante temperatura |
-40 ℃ ~ +65 ℃ (salida total por debajo de 50 ℃) | ||
| Temperatura de almacenamiento | -40℃~+70℃ | |||
| Humedad de funcionamiento | 5%~95%(sin condensación) | |||
| Altitud | 0 ~ 3000 m (si la altitud está dentro del rango de 2000 ma 3000 m, el máximo de funcionamiento La temperatura disminuye en 1 ℃ a medida que la altitud aumenta en 200 m.) |
|||

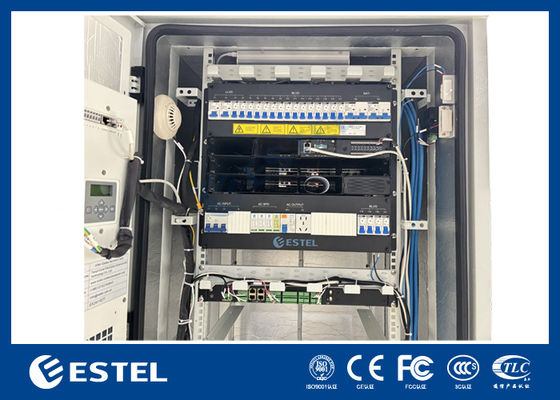

Instalación de sistema rectificador de telecomunicaciones montado en bastidor de 30kw 9U 19''
-
