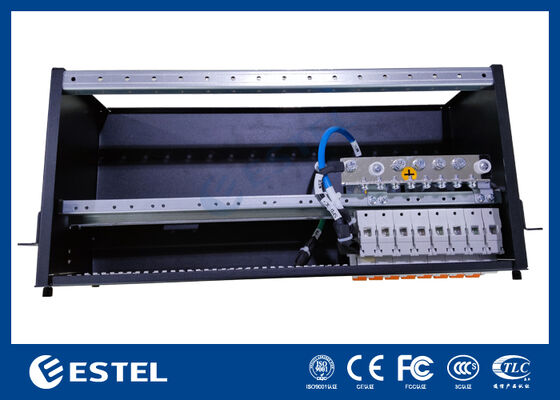

Estante de alimentación inteligente de 4U CC para instalaciones de telecomunicaciones al aire libre
Detalles del producto
Estante de alimentación 4U de corriente continua para telecomunicaciones
,Estante de alimentación de la carcasa de telecomunicaciones exterior
,infraestructura inalámbrica sistema de alimentación de corriente continua
Estante de alimentación inteligente de 4U CC para instalaciones de telecomunicaciones al aire libre
Posicionamiento del producto 4U DC Power Shelf para telecomunicaciones al aire libre
Se trata de un sistema de alimentación de corriente continua compacto de 48 V de alta capacidad desarrollado para operadores de telecomunicaciones, integradores de sistemas y proveedores de infraestructura que necesitan un suministro de corriente continua estable en un espacio de instalación limitado.Es especialmente adecuado para gabinetes de comunicación al aire libre, nodos FTTx, sitios BTS compactos, equipos de retorno inalámbrico y recintos de redes industriales donde la huella, el mantenimiento del acceso frontal y la confiabilidad del sistema son críticos.
Su diseño modular permite una expansión flexible a medida que crece la carga del sitio. Los operadores pueden comenzar con menos módulos rectificadores y agregar capacidad más tarde sin reemplazar todo el sistema,que ayuda a controlar la inversión inicial y simplifica la expansión de la red.
Eficiencia del espacio sin sacrificar la función
El perfil 4U está diseñado para ubicaciones donde el espacio del bastidor es limitado pero aún se requiere una alimentación de CC confiable.Cajas telefónicas de carretera, y las carcasas de borde.
Funcionamiento estable en entornos de potencia inestables
Con un amplio rango de entrada de CA, el sistema puede continuar funcionando en condiciones fluctuantes de la red que a menudo se encuentran en entornos rurales, remotos o de red mixta.Esto lo hace adecuado para las implementaciones de telecomunicaciones distribuidas donde la calidad de la energía entrante puede no ser siempre ideal.
Gestión de respaldo de la batería integrada
El controlador admite la carga de la batería, la gestión de flotación, el control de ecualización, la desconexión de bajo voltaje y la supervisión de alarmas, mejorando la fiabilidad de la energía de respaldo y extendiendo la vida útil de la batería.
Entornos de aplicación típicos 4U DC Power Shelf para telecomunicaciones al aire libre
Los demás aparatos para el transporte de mercancías
Estaciones base inalámbricas pequeñas y sitios de repetidores
Instalaciones de microondas y conexión inalámbrica
Sistemas inteligentes de tráfico y comunicación en carretera
Control de seguridad, control de acceso y redes de vigilancia
Cabinetes de comunicaciones de servicios públicos y nodos de redes industriales
Principales aspectos del diseño 4U DC Power Shelf para telecomunicaciones al aire libre
Arquitectura de montaje en bastidor compacta 4U para implementaciones sensibles al espacio
Apoya módulos de rectificador intercambiables en caliente para un mantenimiento rápido
El cableado delantero y la disposición de los interruptores simplifican la instalación
Control inteligente con alarmas en tiempo real e interfaces de comunicación
La alta eficiencia reduce la acumulación de calor interno y el coste de explotación
Diseño flexible de distribución de CC para cargas de telecomunicaciones e integración de baterías de respaldo
Control inteligente del ventilador ajusta la refrigeración de acuerdo con la carga y la temperatura
Adecuado para escenarios de telecomunicaciones distribuidas, industriales y de potencia de borde
Principales especificaciones técnicas Repuesto de alimentación 4U CC para telecomunicaciones al aire libre
Mecánica e instalación
|
Punto de trabajo |
Especificación |
|
Tipo de producto |
Sistema de alimentación de corriente continua de telecomunicaciones modular de 4U |
|
Formato de montaje |
Instalación de bastidor de 19 pulgadas / integración de gabinete |
|
Las dimensiones |
La longitud de la línea de conducción es la longitud de la línea de conducción. |
|
Peso neto |
≤ 18 kg |
|
Diseño de acceso |
Acceso frontal para cableado, vigilancia y mantenimiento |
|
Método de enfriamiento |
Refrigeración inteligente del ventilador |
|
Grado de protección |
Protección IP20 |
Entrada de CA
|
Punto de trabajo |
Especificación |
|
Rango de tensión de entrada |
85 ∼ 300 VAC |
|
Voltado de entrada nominal |
220 VAC |
|
Rango de frecuencia |
45 ∼ 66 Hz |
|
Factor de potencia |
≥ 099 |
|
THD |
≤ 5 por ciento |
|
Protección de entrada de CA |
Alerta de sobrevolución, de subvolución, de sobretensiones, de entrada anormal |
Salida en CC
|
Punto de trabajo |
Especificación |
|
Voltado de salida nominal |
-48 V de corriente continua |
|
Rango de tensión de salida |
-42 V a -58 V de corriente continua |
|
Potencia de salida máxima |
6 kW |
|
Corriente de salida máxima |
125 A |
|
Capacidad del módulo rectificador |
2 kW por módulo |
|
Configuración del rectificador |
Hasta 3 módulos rectificadores |
|
Precisión de la regulación del voltaje |
≤ ± 0,5% |
|
Regulación de la carga |
≤ ± 0,5% |
|
Eficiencia general |
≥ 95,5% |
Batería y gestión de carga
|
Punto de trabajo |
Especificación |
|
Modo de carga de la batería |
Carga de flotación / carga de compensación |
|
Protección de la batería |
Desconexión de bajo voltaje (LVD), protección de polaridad inversa |
|
Compensación de la temperatura de la batería |
Apoyado (sensor opcional) |
|
Distribución de la carga |
MCB / fusible opcional según el diseño del proyecto |
|
Ramas de las baterías |
1 ′′ 2 cuerdas de batería opcionales |
|
Ramos de carga en CC |
Configurable en función de la disposición del gabinete |
Monitoreo y comunicación
|
Punto de trabajo |
Especificación |
|
Tipo de controlador |
Unidad de control digital inteligente |
|
Muestra local |
Indicadores de estado LCD / LED |
|
Puertos de comunicación |
RS485 / Ethernet |
|
Protocolos facultativos |
SNMP / Modbus |
|
Funciones de alarma |
Fallo del CA, anomalía del CC, fallo del rectificador, fallo del ventilador, baja tensión de la batería, sobrecalentamiento |
|
Monitoreo remoto |
Apoyados |
Desempeño ambiental
|
Punto de trabajo |
Especificación |
|
Temperatura de funcionamiento |
-25 °C a +65 °C |
|
Temperatura de almacenamiento |
-40 °C a +70 °C |
|
Humedad relativa |
5%~95% (no condensado) |
|
Nivel de ruido |
≤ 58 dB |
Esta estructura integrada ayuda a los clientes a reducir el número de dispositivos separados necesarios dentro del gabinete, haciendo que el diseño general del sitio sea más limpio y más fácil de mantener.
-
