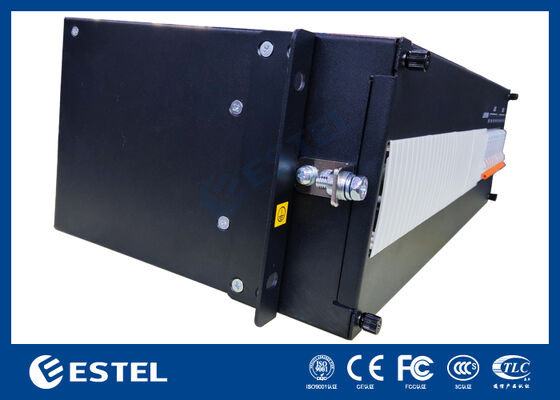

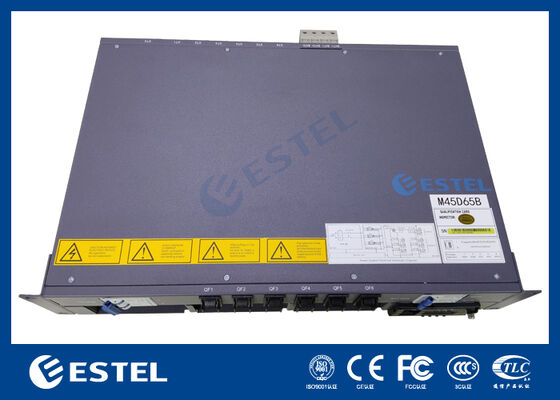

Sistema de alimentación de CC de 10U para aplicaciones de telecomunicaciones centrales y de energía industrial con rectificador modular
Detalles del producto
Sistema de alimentación de CC de telecomunicaciones de 10U
,Sistema de alimentación de rectificador modular
,Fuente de alimentación industrial de corriente continua
Sistema de alimentación de CC de 10U para aplicaciones de energía industrial y central de telecomunicaciones con rectificador modular
Descripción general del producto Sistema de alimentación CC de 10U
Un nuevo sistema de alimentación de CC de alta capacidad de -48 V desarrollado para aplicaciones de energía de telecomunicaciones de tamaño mediano a grande que exigen mayor corriente de salida, mayor capacidad de distribución y mayor redundancia. Diseñado para oficinas centrales, sitios de agregación regional, grandes concentradores inalámbricos, centros de datos de borde, redes de control industrial y salas de comunicación de servicios públicos, este sistema proporciona un suministro de CC estable para equipos de red críticos en condiciones operativas exigentes.
Construido sobre una robusta plataforma de montaje en rack de 10U, el sistema integra módulos rectificadores de alta eficiencia, monitoreo inteligente, administración de baterías, distribución de CA/CC y protección contra fallas en una arquitectura de energía centralizada. Está destinado a clientes que necesitan no sólo conversión de energía, sino también una plataforma completa de energía de telecomunicaciones que respalde el crecimiento a largo plazo, un mantenimiento más sencillo y una supervisión centralizada.
¿Qué hace que este modelo sea diferente?
Mayor capacidad para cargas de red más grandes
Este sistema está diseñado para instalaciones donde los pequeños estantes CC convencionales ya no son suficientes. Con una potencia de hasta 24 kW, puede admitir una mayor cantidad de dispositivos de telecomunicaciones, transmisión, enrutamiento, conmutación y comunicación industrial desde una plataforma centralizada.
Redundancia para sitios de misión crítica
La sección del rectificador se puede configurar con redundancia N+1, lo que significa que el sistema puede continuar funcionando incluso si falla un módulo de alimentación. Esta característica es especialmente importante para redes troncales de telecomunicaciones, redes de transporte y entornos de control críticos donde el tiempo de inactividad es costoso.
Distribución y protección en una sola plataforma
En lugar de depender de múltiples cajas de distribución externas, el sistema puede integrar acceso a la batería, protección de derivaciones de CC, administración de entradas de CA y señalización de alarmas en una unidad de rack, lo que ayuda a simplificar toda la arquitectura de energía del sitio.
Visibilidad inteligente para equipos de operación y mantenimiento
El controlador supervisa continuamente el voltaje, la corriente, el estado de la batería, la temperatura, el funcionamiento del ventilador, el estado del módulo y las alarmas activas. Combinado con interfaces de comunicación remota, el sistema ayuda a los operadores a mejorar la velocidad de resolución de problemas y reducir la carga de trabajo de mantenimiento.
Especificaciones técnicas detalladas Sistema de alimentación CC de 10U
Características de entrada de CA
|
Parámetro |
Especificación |
|
Rango de voltaje de entrada |
120–300 VCA |
|
Tensión nominal |
220 VCA |
|
Rango de frecuencia |
45–65 Hz |
|
Capacidad de entrada |
≤160A |
|
Factor de potencia |
≥0,99 |
|
THD |
≤5% |
|
Protección lateral de CA |
Alarma de sobretensión, subtensión, sobretensión, fase/entrada anormal |
Características de salida de CC
|
Parámetro |
Especificación |
|
Tensión nominal |
-48 VCC |
|
Rango de voltaje ajustable |
-42 V a -58 V CC |
|
Potencia máxima de salida |
24 kilovatios |
|
Corriente de salida máxima |
500 A |
|
Clasificación del módulo rectificador |
3 kW por módulo |
|
Capacidad del rectificador |
Hasta 8 módulos |
|
Modo de redundancia |
N+1 soportado |
|
Precisión de regulación de voltaje |
≤±0,5% |
|
Respuesta dinámica |
Rápida respuesta de carga para cambios de equipos de telecomunicaciones |
|
Eficiencia |
≥96% |
Gestión de batería
|
Parámetro |
Especificación |
|
Funciones de carga de batería |
Flotación, impulso, ecualización |
|
Soporte de cadena de batería |
2 a 4 cuerdas opcionales |
|
Protección de la batería |
LVD, sobrecorriente, protección contra polaridad inversa |
|
Monitoreo de batería |
Detección de corriente/temperatura opcional |
|
Compensación de batería |
Compensación de temperatura compatible |

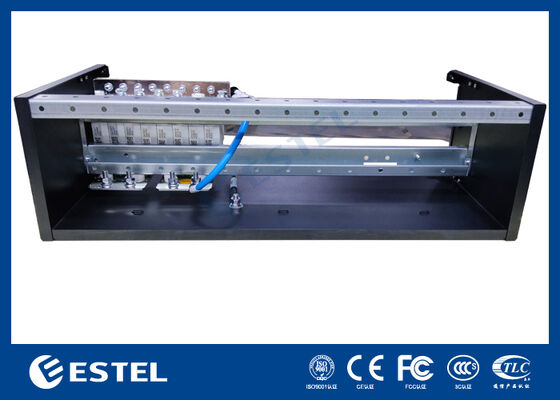

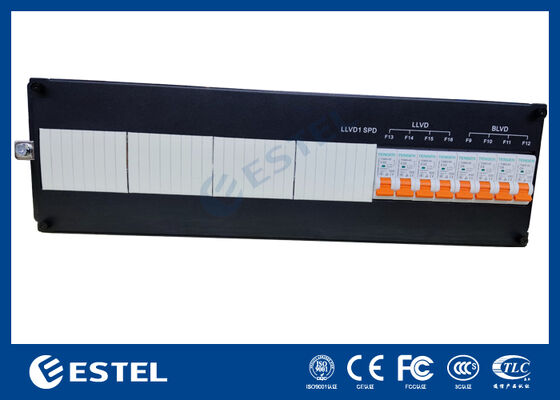

Distribución CC
|
Parámetro |
Especificación |
|
Cargar ramas |
Configuración personalizable de rama de fusible/MCB |
|
Ramas de batería |
Personalizable |
|
Protección de sucursales |
Aislamiento y protección de sucursales independientes. |
|
Contactos de alarma |
Salida de contacto seco disponible |
|
Diseño de distribución |
Distribución de CC de acceso frontal integrada |
Monitoreo y comunicación
|
Parámetro |
Especificación |
|
Controlador |
Controlador de energía de telecomunicaciones digital avanzado |
|
Mostrar |
Pantalla LCD con interfaz de estado |
|
Puertos de comunicación |
Ethernet / RS485 / CAN |
|
Opciones de protocolo |
SNMP/Modbus/interfaz web |
|
Elementos de seguimiento |
Entrada de CA, salida de CC, estado de la batería, estado del módulo, alarmas, temperatura, estado del ventilador |
|
Registro de eventos |
Apoyado |
|
Notificación de alarma remota |
Apoyado |
Especificaciones ambientales
|
Parámetro |
Especificación |
|
Temperatura de funcionamiento |
-25°C a +65°C |
|
Temperatura de almacenamiento |
-40°C a +75°C |
|
Humedad relativa |
5%–95% (sin condensación) |
|
Altitud |
Hasta 3000 m (puede aplicarse reducción de potencia) |
|
Nivel de ruido |
≤65dB |
-
