Sistema rectificador de montaje en bastidor de gabinete de 18 kW para el suministro de energía a equipos de telecomunicaciones

Montaje en bastidor de gabinete integral 18kwRectificadorSistemaparaAlimentaciónTelecomunicaciónEquipo

Descripción general del productode18kwRectificadorSistema

Diseñado para brindar confiabilidad de nivel de operador y entrega de energía de alta densidad, el sistema rectificador de 18 kW de la serie ET garantiza energía de CC ininterrumpida para oficinas centrales de telecomunicaciones, centros de datos de tamaño mediano a grande y entornos industriales. El sistema funciona con entradas monofásicas de 220 V CA y produce una salida de CC finamente regulada que oscila entre –43 V y –58 V, con una configuración estándar de –53,5 V. Al ofrecer hasta 18 kW y lograr eficiencias de conversión superiores al 96 % en todo su espectro de carga típico, reduce sustancialmente tanto el uso de energía como las demandas de refrigeración que lo acompañan.

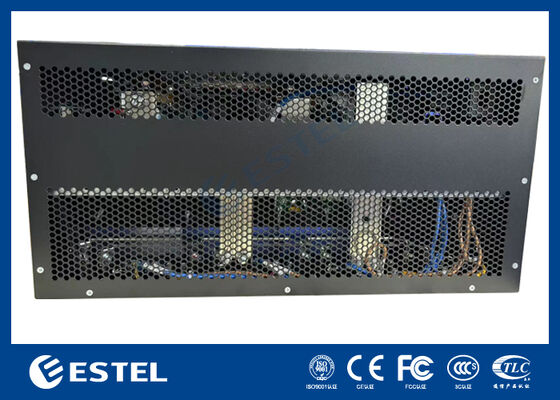

Construida pensando en el funcionamiento continuo, la unidad admite hasta seis módulos rectificadores de 3000 W intercambiables en caliente, lo que permite configuraciones de redundancia N+1 o superiores. Cada módulo pesa menos de 2 kg y utiliza refrigeración por aire forzado, corrección activa del factor de potencia (≥0,99) y baja distorsión armónica total (THDi ≤5%) para garantizar una interacción fluida con la red y una salida estable. Todos los componentes están alojados en un chasis de montaje en bastidor de 5U y 19 pulgadas con clasificación IP20, con capacidad de intercambio en caliente de acceso frontal que simplifica el mantenimiento. Las barras colectoras de cobre montadas en la parte trasera proporcionan una ruta de conexión de baja impedancia y alta corriente.

Característicasde18kwRectificadorSistema

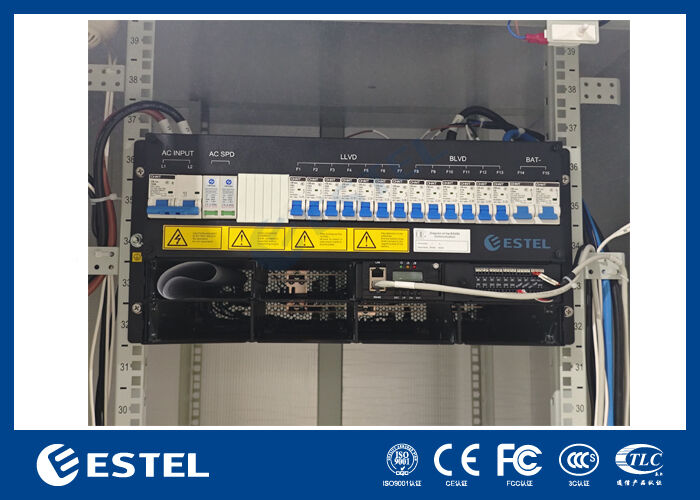

Distribución de CA

• Entrada monofásica 220VAC

• 1 disyuntor de entrada 2P de 125 A

• Frecuencia de 45 ~ 65 Hz: funciona en todo el mundo

• Protección contra sobretensiones SPD de 20/40 kA

Distribución CC – Salida

• -43~-58 VCC (nominal -53,5 VCC)

• Capacidad máxima de 18kW

• 6 módulos de 3kW, redundancia N+1

Distribución CC – Batería

• 2 disyuntores de batería 125 A 1P: admite cadenas de baterías duales

Distribución CC – Disyuntores de carga

LVD:

• 3x63A/1P

• 2x40A/1P

• 2x32A/1P

BULEVAR:

• 3x16A/1P

• 2x10A/1P

• 2x6A/1P

BásicoEspecificación de18kwRectificadorSistema

Distribución de energíade18kwRectificadorSistema

Módulo rectificadorde18kwRectificadorSistema

Controlador de18kwRectificadorSistema

Entorno de18kwRectificadorSistema
