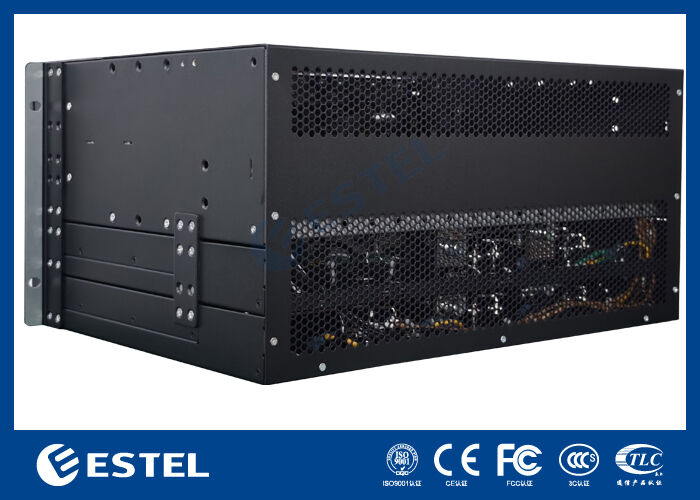

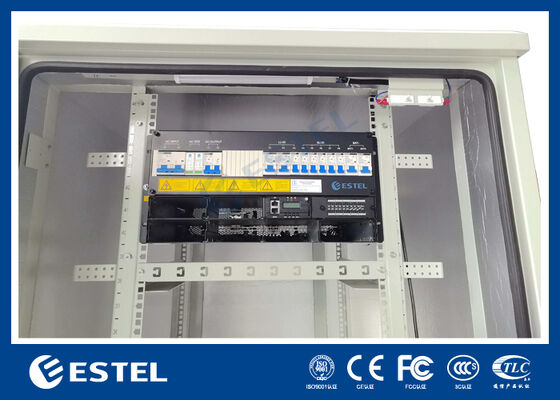

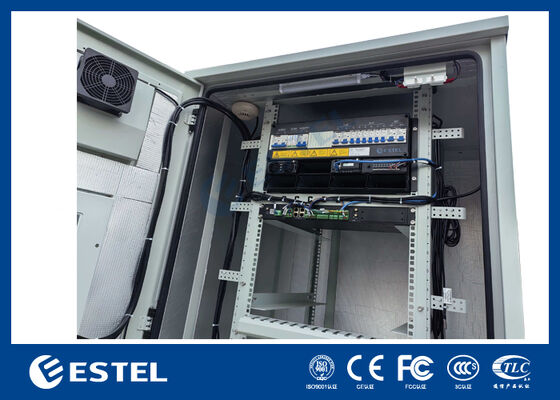

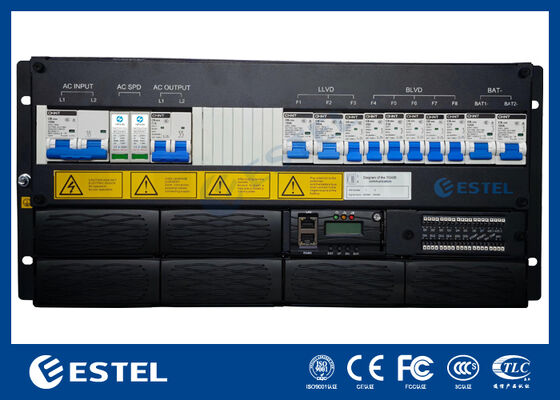

Sistema rectificador modular de telecomunicaciones actualizable de 18 kw con distribución de energía CA y CC
Propiedades básicas
Lugar de origen:
Shénzhen, China (continental)
Nombre de la marca:
ESTEL
Certificación:
ISO9001, CE, 3C, FCC
Propiedades comerciales
Cantidad mínima de pedido:
1
Precio:
987-2327 usd
Condiciones de pago:
LC, D/A, D/P, T/T, Western Union
Capacidad de suministro:
2.500 sistemas por mes
Resumen del producto
Rectificador modular de telecomunicaciones actualizable con redundancia N + 1 para telecomunicaciones Descripción general del productode 18kw Modular RectificadorSistema El sistema rectificador actualizable de 18 kW está desarrollado para brindar confiabilidad de nivel de operador y entrega de energ...
Detalles del producto
Resaltar:
Sistema rectificador modular de telecomunicaciones
,Rectificador de distribución de energía CA/CC
,sistema de energía de telecomunicaciones actualizable
Rectifier Size:
482,5 mm (ancho) x 350 mm (profundidad) x 222,5 mm (alto)
Input:
Las partidas de los motores de la serie A y del modelo A
Installation Mode:
Instalado en un rack de 19 pulgadas
Output Capacity:
Máximo: 18kw (6*3kw, redundancia N+1)
N+1 Redundancy:
Apoyado
Upgradable:
Apoyado
LLVD:
2*100A/1P+1*20A/1P
BLVD:
1*63A/1P+1*32A/1P+3*16A/1P
Descripción del producto
Rectificador modular de telecomunicaciones actualizable con redundancia N + 1 para telecomunicaciones
Descripción general del productode 18kw Modular RectificadorSistema
El sistema rectificador actualizable de 18 kW está desarrollado para brindar confiabilidad de nivel de operador y entrega de energía de alta densidad y para proporcionar una distribución estable de energía de CA y CC para oficinas centrales de telecomunicaciones, centros de datos de tamaño mediano a grande y una variedad de entornos hostiles. El sistema acepta una entrada monofásica de 220 VCA y proporciona una salida de CC estrictamente regulada ajustable entre –43 V y –58 V, generalmente configurada en –53,5 V.
La distribución de CC integrada incluye desconexión de carga de bajo voltaje (LLVD) y desconexión de bajo voltaje de batería (BLVD), lo que permite un deslastre de carga priorizado para salvaguardar las reservas críticas de la batería durante cortes de energía. Un controlador de sistema avanzado proporciona monitoreo integral y lógica programable a través de entradas analógicas (AI), entradas digitales (DI) y salidas digitales (DO). La administración remota se admite a través de interfaces RS485 y SNMP, lo que brinda a los operadores visibilidad total de las alarmas, métricas de rendimiento y estado del rectificador. Un panel LCD frontal también permite una configuración y diagnóstico convenientes en el sitio.
Sección de distribución de CA
-
Aporte:Monofásico 220VAC
-
Disyuntor de entrada:1x125A 2P
-
Frecuencia de entrada:45~65Hz (clasificado 50Hz/60Hz)
-
Producción:220 VCA, 16 A
-
SPD:20/40 kA, 8/20 µs
Sección de distribución de CCTensión de salida:-43~-58 VCC (nominal -53,5 VCC)
-
Capacidad de salida:Máximo 18kW (6 módulos de 3kW, redundancia N+1)
-
Disyuntor de batería:2x125A 1P
-
Disyuntores de carga:
-
LLVD: 2 x 100A/1P + 1 x 20A/1P
-
BLVD: 1 x 63A/1P + 1 x 32A/1P + 3 x 16A/1P
BásicoEspecificación de18kw Modular RectificadorSistema
| Dimensión | 482,5 mm (ancho) x 350 mm (profundidad) x 222,5 mm (alto) |
| Peso | ≤21kg (sin rectificadores) |
| Modo de enfriamiento | Enfriamiento natural |
| Modo de instalación | Instalado en un rack de 19 pulgadas |
| Mantenimiento | Mantenimiento frontal, cambio de grado de módulo compatible |
| Grado de protección | IP20 |
Distribución de energíade5UModular RectificadorSistema
|
Distribución de CA |
Aporte | monofásico 220VAC |
| Disyuntor de entrada | 1*125A 2P | |
| Frecuencia de entrada | 45~65Hz, valor nominal: 50Hz/60Hz | |
| Producción | 220 VCA 16 A | |
| SPD | 20/40KA, 8/20us | |
|
Distribución CC |
voltaje de salida | -43~-58 VCC, valor nominal: -53,5 VCC |
| Capacidad de salida |
Máximo: 18kw (6*3kw, redundancia N+1) |
|
| Disyuntor de batería | Disyuntor 2*125A 1P | |
| interruptor de carga |
LLVD: 2*100A/1P+1*20A/1P BLVD: 1*63A/1P+1*32A/1P+3*16A/1P |
Módulo rectificadorde18kw Modular RectificadorSistema
| voltaje de entrada | 85 VCA ~ 300 VCA, nominal 220 VCA |
| Eficiencia | >96% |
| potencia nominal | 3000W(176~300VCA) |
| Temperatura de trabajo | -40 ℃ ~ + 75 ℃ (salida total por debajo de 50 ℃) |
| Dimensión | 106,5 mm (ancho) × 286 mm (profundidad) × 44,5 mm (alto) |
| Peso | ≤2kg |
| Modo de enfriamiento | Enfriamiento forzado |
| factor de potencia | ≥0,99 |
| THD | ≤5% |
| Salida CC | –43 ~ –58 VCC, nominal –53,5 VCC, 55 A máximo |
Controlador de18kw Modular RectificadorSistema
| Entrada de señal | 3 AI (2 btemp, 1 env-temp), 7 DI |
| Salida de alarma | 6 HACER |
| Interfaz de comunicación | RS485/SNMP |
| Modo de visualización | pantalla LCD |
Entorno de18kw Modular RectificadorSistema
| Operante temperatura |
-40 ℃ ~ +65 ℃ (salida total por debajo de 50 ℃) |
| Temperatura de almacenamiento | -40℃~+70℃ |
| Humedad de funcionamiento | 5%~95%(sin condensación) |
|
Altitud |
0~3000 m (si la altitud está dentro del rango de 2000 ma 3000 m, la temperatura máxima de funcionamiento disminuye en 1 ℃ a medida que la altitud aumenta en 200 m). |
