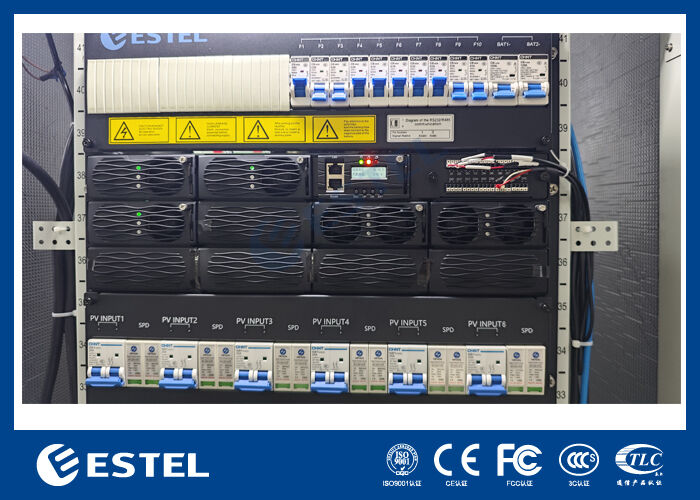

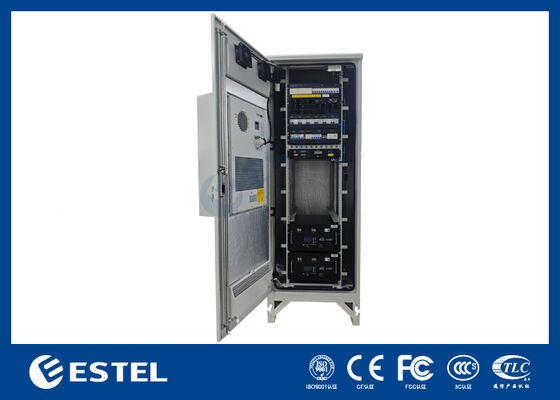

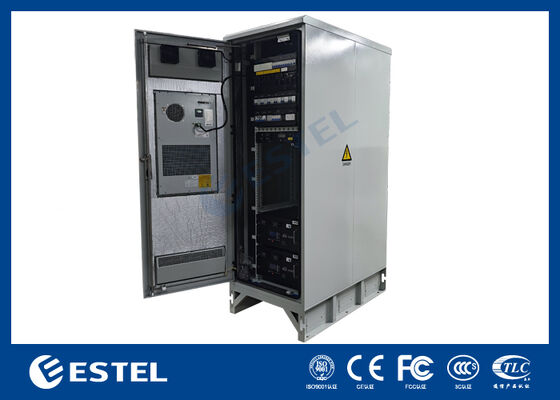

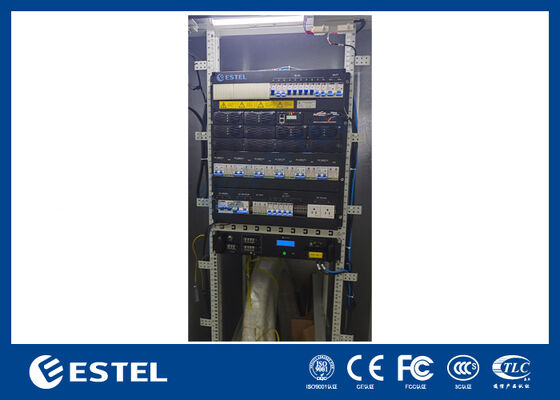

96% de alta eficiencia 12U 16kw Sistema de rectificador de potencia híbrido Comunicación RS485
Detalles del producto
Rectificador de potencia híbrido de 30 kW
,Sistema de energía de telecomunicaciones 12U
,Rectificador de comunicación RS485
Comunicación híbrida del sistema RS485 del rectificador del poder de la eficacia alta 12U del 96%
La unidad de distribución de energía de telecomunicaciones inteligente integra la administración de energía de CA y CC en un diseño compacto y confiable, ideal para telecomunicaciones, controles industriales y energía renovable.
Distribución CA deSistema rectificador de potencia híbrido 12U 16kw
La entrada de CA acepta 220 VCA monofásicos a 45–65 Hz (clasificación de 50 Hz/60 Hz). Cuenta con disyuntores de entrada duales de 125 A 2P, uno de los cuales sirve como respaldo dedicado. Las salidas entregan 110 VCA a través de circuitos de 2 x 63 A 1P y 3 x 32 A 1P. Un SPD incorporado proporciona protección de 20/40 kA (8/20 µs).
Distribución CCdeSistema rectificador de potencia híbrido 12U 16kw
El lado de CC admite un amplio rango de voltaje de entrada de 120 VCC a 425 VCC, administrado por 6 disyuntores 2P de 25 A. El voltaje de salida es ajustable de -43 VCC a -58 VCC, con una clasificación nominal de -53,5 VCC. La capacidad de salida total alcanza los 34 kW con redundancia N+1, combinando 6 módulos fotovoltaicos de 3 kW (18 kW) y 4 módulos rectificadores de 4 kW (16 kW). Un disyuntor de batería dedicado (2 x 125 A 1P) garantiza una integración segura de la batería. Los disyuntores de carga incluyen 1 salida BLVD de 63 A 1 P, 3 salidas de 20 A 1 P y 6 salidas de 10 A 1 P. El lado de CC también cuenta con un SPD de 20/40 kA, 8/20 µs.
Característicasdel sistema rectificador de potencia híbrido 12U 16kw
-
Alta confiabilidad:Disyuntores de CA duales con respaldo + redundancia N+1
-
Amplia compatibilidad:Frecuencia de CA de 45 ~ 65 Hz y rango de entrada de 120 ~ 425 V CC
-
Protección integral:Protección contra sobretensiones de 20/40 kA en ambos lados
-
Salida flexible:Múltiples disyuntores de carga para diversos equipos.
-
Integración perfecta:Admite energía fotovoltaica, módulos rectificadores y respaldo de batería
Escenarios de aplicacióndel sistema rectificador de potencia híbrido 12U 16kw
-
Estaciones base de telecomunicaciones 5G:Alimentación CC confiable con respaldo de batería
-
Sistemas solares fuera de la red:Amplio rango de entrada de CC para integración fotovoltaica
-
Armarios de control industriales:Salidas estables de 110 VCA y -53,5 VCC
-
Energía auxiliar del centro de datos:La arquitectura redundante garantiza el tiempo de actividad
-
Estaciones de monitoreo remoto:Protección contra sobretensiones para entornos hostiles
-
Refugios de telecomunicaciones y gabinetes exteriores:Compacto, resistente y probado en campo
Especificación básica de 12U16kwSistema rectificador de potencia híbrido
| Dimensión | 482,5 mm (ancho) x 350 mm (profundidad) x 12 U (alto) |
| Peso | ≤50kg (sin rectificadores) |
| Modo de enfriamiento | Enfriamiento natural |
| Modo de instalación | Montado en bastidor de 19 pulgadas |
| Mantenimiento | Mantenimiento frontal, cambio de grado de módulo compatible |
| Grado de protección | IP20 |
Distribución de energía de 12USistema rectificador de potencia híbrido de 16kw
|
|
voltaje de entrada | monofásico 220VAC |
| Disyuntor de entrada | 2*125A 2P (uno para respaldo) | |
| Frecuencia de entrada | 45~65Hz, valor nominal: 50Hz/60Hz | |
| Producción | 110 VCA, 2*63 A 1P, 3*32 A 1P | |
| SPD | 20/40KA, 8/20us | |
|
|
voltaje de entrada | 120 VCC a 425 VCC |
| Disyuntor de entrada | 6*25A 2P | |
| SPD | 20/40KA, 8/20us | |
| voltaje de salida | -43~-58 VCC, valor nominal: -53,5 VCC | |
|
|
16kw+18kw(redundancia N+1) |
|
| Disyuntor de batería | Disyuntor 2*125A 1P | |
| interruptor de carga | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Módulo rectificadorde 12USistema rectificador de potencia híbrido de 16kw
| voltaje de entrada | 85 VCA ~ 300 VCA, nominal 220 VCA |
| Eficiencia | >96% |
| potencia nominal | 4000W(176~300VCA) |
| Temperatura de trabajo | -40 ℃ ~ + 75 ℃ (50 ℃ a plena potencia) |
| Dimensión | 106,5 mm (ancho) × 286 mm (profundidad) × 44,5 mm (alto) (altura 1U) |
| Peso | ≤2kg |
| Modo de enfriamiento | Enfriamiento forzado |
| factor de potencia | ≥0,99 |
| THD | ≤5% |
| Salida CC | –43 ~ –58 VCC, nominal –53,5 VCC, 55 A máximo |
Módulo fotovoltaicode 12USistema rectificador de potencia híbrido de 16kw
| voltaje de entrada | 120 a 425 VCC. Clasificación 340 VCC |
| Eficiencia | >96% |
| potencia nominal | 3000W((200 a 425 VCC) |
| Temperatura de trabajo | -40 ℃ ~ + 75 ℃ (50 ℃ a plena potencia) |
| Dimensión | 106,5 mm (ancho) × 286 mm (profundidad) × 44,5 mm (alto) (altura 1U) |
| Peso | ≤2kg |
| Modo de enfriamiento | Enfriamiento forzado |
| factor de potencia | ≥0,99 |
| THD | ≤5% |
| Salida CC | –43 ~ –58 VCC, nominal –53,5 VCC, 55 A máximo |
Controladorde 12USistema rectificador de potencia híbrido de 16kw
| Controlador | Modelo: MC2900 |
| Entrada de señal | 2 IA, 6 DI |
| Salida de alarma | 6 HACER |
| Comunicación |
RS485: compatible |
| Modo de visualización | pantalla LCD |
Ambientede 12USistema rectificador de potencia híbrido de 16kw
| Operante temperatura |
-40 ℃ ~ +65 ℃ (salida total por debajo de 50 ℃) |
| Temperatura de almacenamiento | -40℃~+70℃ |
| Humedad de funcionamiento | 5%~95%(sin condensación) |
|
|
0~3000 m (si la altitud está dentro del rango de 2000 ma 3000 m, la temperatura máxima de funcionamiento disminuye en 1 ℃ a medida que la altitud aumenta en 200 m). |
-
