Cabinet de energía de telecomunicaciones al aire libre con refrigeración integrada 4pcs 48V 200Ah módulos de batería de litio y sistema de energía
Detalles del producto
Cabinet de energía exterior de telecomunicaciones con refrigeración
,Modulos de baterías de litio de 48 V y 200 Ah
,sistema eléctrico integrado de las telecomunicaciones
Gabinete de energía para telecomunicaciones al aire libre con refrigeración integrada, 4 módulos de batería de litio de 48 V y 200 Ah y sistema de alimentación de acceso frontal y posterior
Descripción del producto para gabinete de energía de telecomunicaciones para exteriores

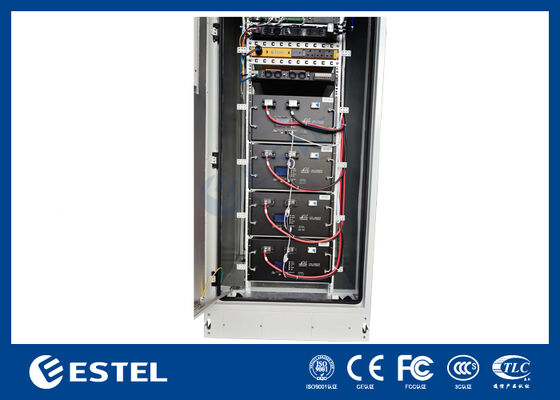

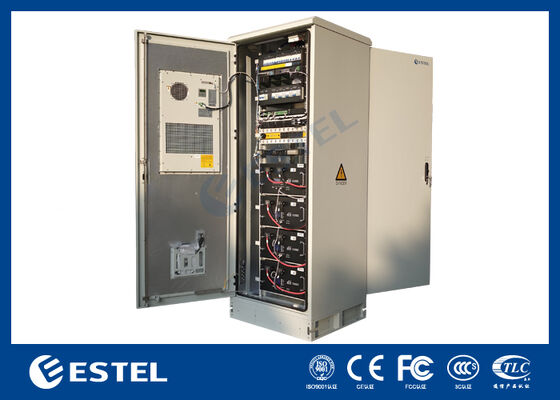

Este gabinete de energía para telecomunicaciones para exteriores está diseñado para sitios de comunicaciones, sistemas de energía de respaldo y proyectos de infraestructura de red que requieren distribución de energía integrada, almacenamiento de baterías y control ambiental en un solo gabinete. Según las imágenes del producto, el gabinete adopta una estructura exterior de piso con una puerta frontal de altura completa, una unidad de enfriamiento montada en la puerta y un sistema de bastidor interno para la instalación de equipos en capas. El gabinete está equipado con cuatro módulos de batería de litio de acceso frontal y posterior y una sección de distribución de energía superior, lo que permite la instalación centralizada de componentes de energía, batería y control en una sola carcasa exterior.
Características clave del gabinete eléctrico de telecomunicaciones para exteriores
• Gabinete de piso para exteriores con refrigeración integrada y estructura de rack interna
• Equipado con 4 módulos de batería de litio de acceso frontal para almacenamiento de energía de respaldo
• Cada módulo de batería está claramente marcado como 48 V/200 Ah
• Energía total de la batería instalada basada en módulos visibles: 38,4 kWh
• El diseño del bastidor interno admite la instalación integrada de unidades de alimentación, batería y distribución.
• La unidad de enfriamiento montada en la puerta ayuda a mantener la temperatura de funcionamiento interna
• El diseño de acceso frontal y posterior simplifica la instalación, el servicio y el reemplazo de la batería
• Adecuado para aplicaciones de telecomunicaciones, comunicaciones, transmisión y energía de respaldo en exteriores
Especificaciones técnicas para el gabinete eléctrico de telecomunicaciones para exteriores
|
Artículo |
Especificación |
|
Tipo de producto |
Gabinete de energía de telecomunicaciones al aire libre |
|
Tipo de instalación |
Instalación exterior de suelo |
|
Estructura del gabinete |
Gabinete metálico cerrado de una sola bahía |
|
Configuración de la puerta |
Puerta de entrada única de altura completa |
|
Configuración de refrigeración |
1 unidad de refrigeración montada en la puerta visible en el lado interior de la puerta delantera |
|
Estructura de montaje interna |
Sistema de rack vertical integrado para instalación de equipos de varios niveles |
|
Cantidad de módulos de batería |
4 módulos de batería de litio visibles |
|
Marcado de la marca de la batería |
LEOCH |
|
Marcado del modelo de batería |
LFELI-48200TB |
|
Voltaje nominal de la batería (por módulo) |
48V |
|
Capacidad de la batería (por módulo) |
200Ah |
|
Energía de la batería (por módulo) |
9600Wh |
|
Voltaje nominal total de la batería |
sistema de 48V |
|
Capacidad instalada total |
800Ah (4 × 200Ah) |
|
Energía Total Instalada |
38,4 kWh (4 × 9600 Wh) |
|
Método de instalación de la batería |
Módulos/cajones de batería montados en bastidor de acceso frontal y posterior |
|
Conexión del terminal de la batería |
Conexión de terminal frontal con cables CC de alta resistencia |
|
Monitoreo del módulo de batería |
Cada módulo de batería incluye pantalla frontal/área indicadora |
|

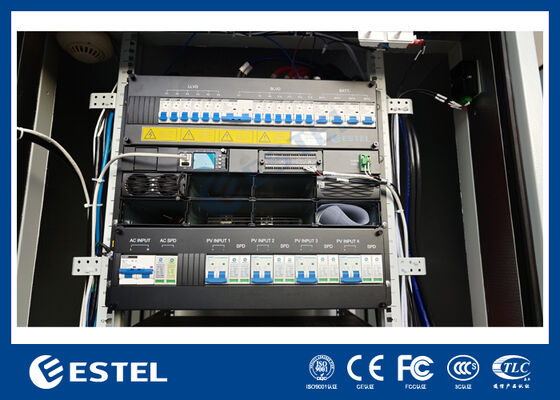

Sección de Distribución de Energía |
La sección del bastidor superior incluye distribución de CC/disyuntor y módulos de alimentación. |
|
Interfaz de salida de CA |
Tomas de corriente CA tipo Reino Unido visibles en la sección interna superior |
|
Acceso al servicio |
Acceso frontal para instalación y mantenimiento de equipos. |
|
Estructura básica |
Zócalo elevado para fijación al suelo y paso de cables |
|
Acabado del gabinete |
Acabado industrial exterior gris claro |
|
Marcado de seguridad |
Señal de advertencia de alto voltaje/peligro en el exterior del gabinete |
|
Solicitud |
Sitios de telecomunicaciones al aire libre, sistemas de energía de respaldo, nodos de comunicación, equipos de transmisión e infraestructura eléctrica integrada |
Directrices de funcionamiento para gabinetes eléctricos de telecomunicaciones para exteriores
-
Instale el gabinete sobre una base exterior estable y asegúrelo a través de la estructura de la base inferior.
-
Asegúrese de que haya un espacio suficiente alrededor de la puerta del gabinete y la unidad de enfriamiento para mantenimiento y flujo de aire.
-
Verifique que todos los módulos de batería estén instalados correctamente y que las conexiones de los cables de CC estén apretadas antes de la puesta en servicio del sistema.
-
Instalar los equipos superiores de potencia, distribución y control de acuerdo con el diseño del rack y el plan de asignación de carga.
-
Mantenga la puerta del gabinete cerrada y bloqueada durante el funcionamiento normal para proteger el equipo interno y mantener el control ambiental.
-
