ET48100P5E22 Sistema de distribución de energía CC montado en bastidor para redes de telecomunicaciones con 8 salidas de alimentador, 2 entradas de batería y monitoreo integrado
Detalles del producto
sistema de alimentación de telecomunicaciones montado en rack
,distribución de energía DC con monitoreo
,sistema de alimentación de telecomunicaciones de 8 salidas
ET48100P5E22 Sistema de distribución de energía CC montado en bastidor para redes de telecomunicaciones con 8 salidas de alimentador, 2 entradas de batería y monitoreo integrado
Descripción del producto del sistema de distribución de energía CC

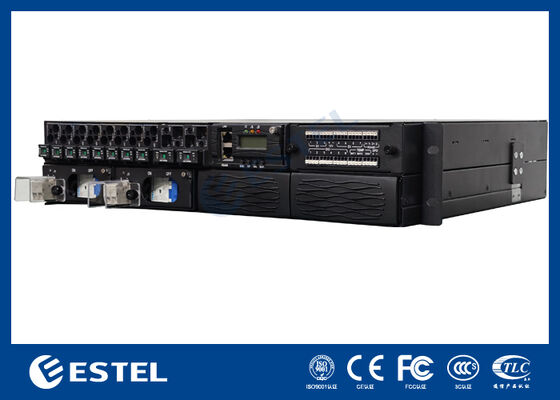

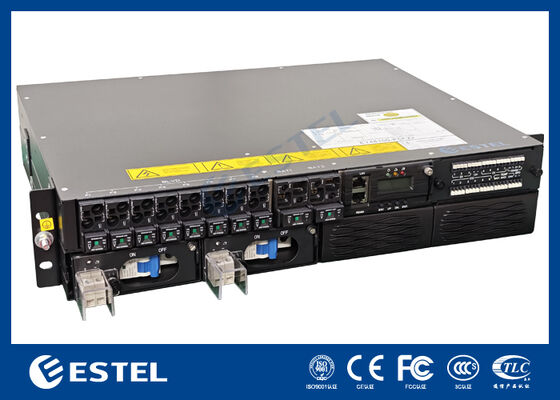

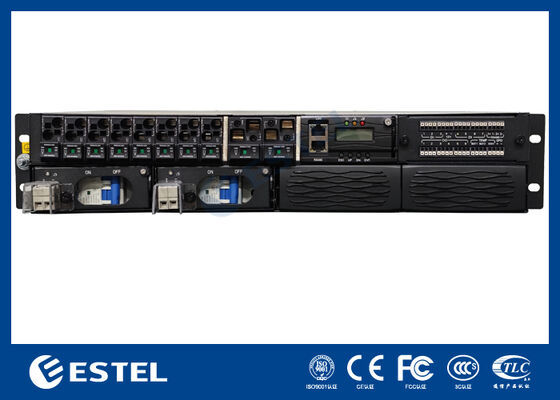

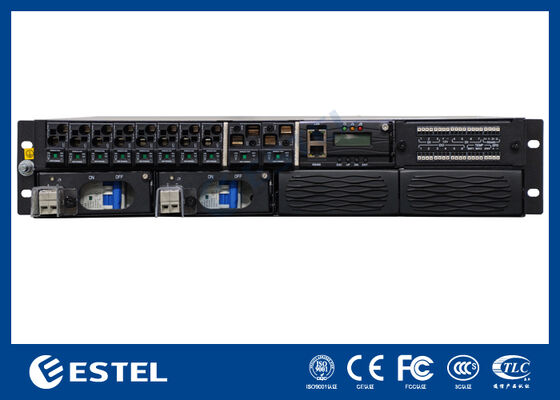

El ET48100-P5E22 es un sistema de distribución de energía CC montado en bastidor diseñado para gabinetes de telecomunicaciones, sitios de comunicación y salas de equipos de red que requieren distribución CC centralizada, acceso a baterías y monitoreo remoto. Según las imágenes del producto, el sistema presenta un chasis horizontal compacto, un diseño de cableado de acceso frontal y un controlador integrado, lo que lo hace adecuado para la instalación en gabinetes donde la eficiencia del espacio y la comodidad del servicio son importantes. El panel frontal está claramente dividido en área de salida del alimentador, área de entrada de batería, área de control y comunicación, y área de terminal de alarma/señal, lo que permite una instalación, identificación de circuitos y mantenimiento más sencillos.
Características clave del sistema de distribución de energía CC
• Modelo identificado en la etiqueta superior: ET48100-P5E22
• Chasis compacto montado en bastidor para integración de gabinetes de telecomunicaciones
• 8 posiciones de alimentador de CC marcadas de F1 a F8
• 2 puertos de entrada de batería marcados como BAT1 y BAT2
• 1 posición BLVD marcada en el área de distribución frontal
• Controlador integrado con pantalla LCD, LED de estado y teclas de operación
• Puertos de comunicación integrados que incluyen 1 puerto LAN y 1 puerto RS485
• Bloque de terminales de señal independiente para conexiones DI, DO, temperatura, batería y entorno
• Diseño de acceso frontal para cableado, inspección y mantenimiento simplificados
Especificaciones técnicas del sistema de distribución de energía CC
|
Artículo |
Especificación |
|
Modelo |
ET48100-P5E22 |
|
Tipo de producto |
Sistema de distribución de energía CC montado en bastidor |
|
Tipo de instalación |
Instalación en rack/gabinete horizontal |
|
Estructura del recinto |
Chasis metálico de perfil bajo con diseño de acceso frontal |
|
Cantidad de salida del alimentador |
8 vías de alimentación, etiquetadas F1–F8 |
|
Cantidad de entrada de batería |
2 entradas de batería, etiquetadas BAT1 y BAT2 |
|
Etiqueta de desconexión de carga |
1 posición marcada como BLVD |
|
Pantalla del controlador |
Pantalla LCD integrada en el panel frontal |
|
Teclas del controlador |
4 teclas: ESC, ARRIBA, DN, ENT |
|
LED de estado del controlador |
4 indicadores frontales visibles encima de la pantalla |
|
Puerto de red |
1 × puerto LAN |
|
Puerto de comunicación serie |
1 × puerto RS485 |
|
Terminal de entrada digital |
7 terminales DI, etiquetados DI 1–7 |
|
Terminal de salida digital |
6 terminales DO, etiquetados DO 1–6 |
|
Marcado de señal auxiliar |
Las marcas de terminales incluyen 12 V, TEMP, BAT1, BAT2, ENV, SPD. |
|
Terminal de señal RS485 adicional |
Marcado RS485+ / RS485- en el bloque de terminales de señal |
|
Diseño de distribución frontal |
Secciones de alimentador, batería, controlador y terminal integradas en un panel frontal |
|
Acceso Mecánico |
Operación y servicio frontal |
|
Soportes de montaje |
Orejas de rack proporcionadas en ambos lados del chasis |
|
Solicitud |
Gabinetes de telecomunicaciones, salas de comunicaciones, sitios de transmisión, sistemas de distribución y respaldo de CC |
Directrices operativas del sistema de distribución de energía CC
-
Instale el ET48100-P5E22 en un bastidor o gabinete estándar utilizando los soportes de montaje laterales.
-
Conecte los circuitos alimentadores a través de la sección de distribución frontal etiquetada F1 a F8 según el diseño del proyecto.
-
Conecte las cadenas de baterías a través de las posiciones BAT1 y BAT2 y verifique la polaridad correcta antes de la puesta en servicio.
-
Utilice la interfaz LAN o RS485 para conectar el sistema a una plataforma de monitoreo para supervisión de estado e informes de alarmas.
-
Conecte las señales externas a través del bloque de terminales de acuerdo con las marcas para DI, DO, TEMP, BAT y ENV.
-
