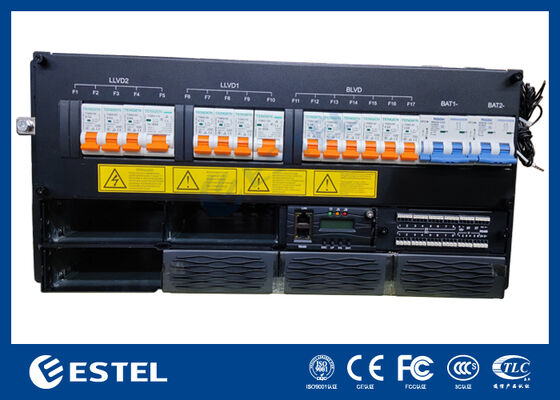

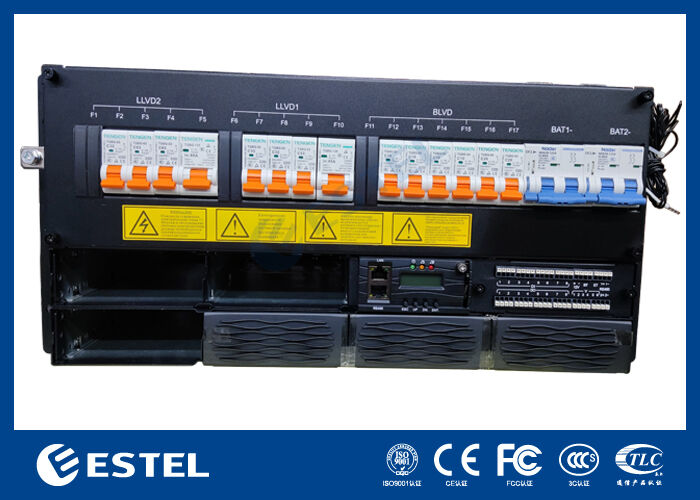

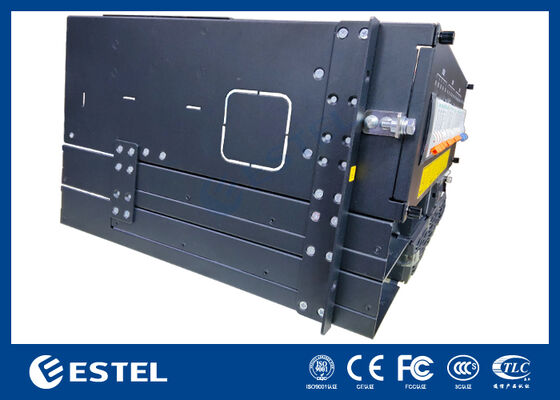

Sistema de alimentación de telecomunicaciones de corriente continua de 18 kW montado en rack, sistema de rectificador de módulos para telecomunicaciones, >96% Alta eficiencia

Resumen del producto

El sistema de alimentación de corriente continua de 18 kW montado en rack es una solución de alta capacidad diseñada para redes de telecomunicaciones, centros de datos e instalaciones industriales que requieren un suministro de corriente continua confiable.Soporta entrada de tres fases de 380VAC, con una potencia de salida estable de 43 a 58 VDC con un valor nominal de 53,5 VDC, con una potencia máxima de 18 kW,Este sistema garantiza una potencia suficiente para aplicaciones a gran escala manteniendo una eficiencia superior al 96%.

El sistema integra hasta 6 módulos rectificadores ((N + 1 redundancia), cada uno con una potencia nominal de 3000W y un peso ≤ 2 kg. Estos módulos cuentan con refrigeración forzada, alto factor de potencia ≥ 0.99, y THD ≤ 5%, lo que garantiza una conversión de energía CC limpia y estable.y facilidad de integración en racks de 19 pulgadas.

La distribución de CC incluye 2*80A/2P interruptores de batería y 2*LLVD & 1*BLVDEl controlador inteligente admite 2 entradas analógicas, 8 entradas digitales, 8 alarmas de contacto seco y comunicación remota a través de RS232/485 y SNMP.La vigilancia local está habilitada mediante una pantalla LCD.

Construida para entornos difíciles, la unidad funciona desde 40 ° C hasta + 65 ° C, soporta un 5 95% de humedad no condensante y mantiene un funcionamiento estable a altitudes de hasta 3000 m.Con su arquitectura modular y rendimiento robusto, el sistema de alimentación de corriente continua de 18 kW 5U es una opción ideal para infraestructuras críticas que requieren soluciones energéticas escalables y confiables.

El sistema

• Dimensión: 482,0 ((W) × 350,0 ((D) × 5U ((H)

• Peso: ≤ 30 kg (sin rectificadores)

• Modo de refrigeración: refrigeración natural

• Modo de instalación: Instalado en un bastidor de 19 pulgadas o dentro del armario

• Modo de cableado: entrada superior y salida superior

• Modo de mantenimiento: mantenimiento frontal, cambio de grado del módulo de apoyo

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada:380VAC de tres fases

• La frecuencia de entrada es de 4566 Hz, el valor nominal es de 50Hz/60Hz.

• Las emisiones de gases de efecto invernadero de los motores de combustión renovable deberán ser iguales a las emisiones de gases de efecto invernadero de los motores de combustión renovable.

Distribución de CC

• La tensión de salida es de ¥43 ~ ¥58VDC, valor nominal: ¥53,5VDC.

• Capacidad máxima: 18 kW6*3kw, redundancia N+1)

• Los interruptores de la batería: 2*80A/2P

• Las demás:

• Se aplican las siguientes medidas:;

• - ¿ Qué pasa?El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

• DSP de corriente continua: 10kA, 8/20μs

Rectificador

• Válvula de entrada:380VAC de tres fases

• Eficiencia: > 96%

• Potencia nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamiento: ∼40 °C ~ +75 °C (pleno de salida por debajo de 50 °C)

• Dimensión: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modo de enfriamiento: enfriamiento forzado

• Factor de potencia: ≥ 0.99

• THD: ≤ 5%

• Producción de corriente continua: 43 ~ 58VDC, con un valor nominal de 53,5VDC, máximo 55A

El controlador

• Entrada de señal: 2 AI (1 temperatura de la batería, 1 temperatura ambiente), 8 DI

• Salida de alarma: 8 contacto en seco

• Puerto de comunicación: RS232/485, SNMP

• Modo de muestra: LCD

Medio ambiente

• Temperatura de funcionamiento: 40 °C ~ + 65 °C (producción total por debajo de 50 °C)

• Temperatura de almacenamiento: 40 °C ~ + 70 °C

• Humedad de funcionamiento: 5% ~ 95% (no condensante)

• Altitud: 0 ~ 3000 m (Si la altitud se encuentra entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m.)
