Sistema rectificador de telecomunicaciones para telecomunicaciones con gestión y control remotos

Resumen del producto

El ET4890-M3F32El sistema de alimentación de rack de CC proporciona una solución de alimentación de CC de alta capacidad y resistente diseñada específicamente para infraestructura de telecomunicaciones, operaciones de centros de datos,y aplicaciones industriales que requieren una distribución fiable de energía de CC. Acepta una entrada monofásica de 220 VAC y ofrece una salida de CC estable ajustable entre ¥43VDC y ¥58VDC, con un punto de funcionamiento nominal de ¥53.5VDC.Este sistema soporta de forma fiable las instalaciones de gran demanda, logrando una eficiencia de conversión de energía superior al 96%.

Con un diseño modular y redundante, el sistema admite hasta 3*3000W de módulos rectificadores configurados para redundancia N+1, con cada módulo compacto de menos de 2 kg.Los rectificadores utilizan refrigeración por aire forzado, lograr un factor de potencia cercano a la unidad (≥ 0,99), y mantener una baja distorsión armónica total (THDi ≤ 5%) para una conversión de energía eficiente y limpia.y protección de entrada IP20, el chasis montable en rack 2U enfatiza la seguridad operativa, la facilidad de servicio y la integración directa en gabinetes estándar de 19 pulgadas.

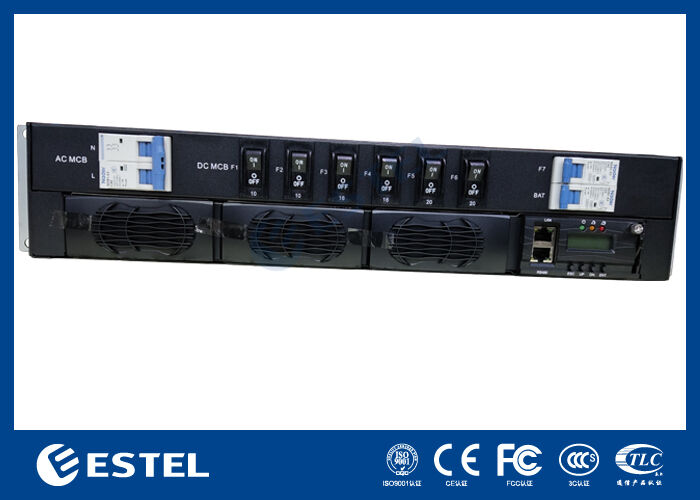

El panel de distribución de CC está equipado con interruptores de batería 1*63A 1P e incluye la funcionalidad de desconexión de batería de bajo voltaje (BLVD) para una gestión de energía segura y flexible.La inteligencia del sistema es proporcionada por un controlador dedicado con 2 entradas de sensores analógicos, 8 entradas de estado digital y 2 relés de alarma de contacto seco configurables.mientras que una pantalla LCD integrada permite la visualización y configuración del estado local.

Diseñado para funcionar en condiciones exigentes, el sistema funciona en un rango de temperatura extendido de 40 ° C a + 65 ° C, tolera la humedad relativa del 5% al 95% (no condensante),y mantiene un rendimiento completo a altitudes de hasta 3000 metrosCombinando una arquitectura modular escalable con una fiabilidad comprobada,Este sistema de energía de 9 kW de CC es una solución energética robusta y escalable para infraestructuras críticas donde la disponibilidad de energía es primordial..

El sistema

• Dimensiones: 482,0 ((W) × 350,0 ((D) × 2U ((H)

• Peso: ≤ 15 kg (sin rectificadores)

• Modo de refrigeración: refrigeración natural

• Modo de instalación: Instalado en un bastidor de 19 pulgadas o dentro del armario

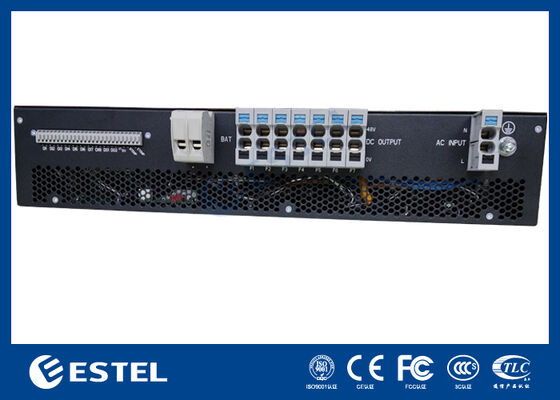

• Modo de cableado: entrada superior y salida superior

• Modo de mantenimiento: mantenimiento frontal, cambio de grado del módulo de apoyo

• Nivel de protección: IP20

Distribución de CA

• Modo de entrada:El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables.

• La frecuencia de entrada es de 4566 Hz, el valor nominal es de 50Hz/60Hz.

Distribución de CC

• La tensión de salida es de ¥43 ~ ¥58VDC, valor nominal: ¥53,5VDC.

• Capacidad máxima:9kW ((3*3kw, redundancia N+1)

• Las partidas para baterías:1*63A/1P

• Las demás:- ¿ Qué pasa?El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles.

Rectificador

• Válvula de entrada:El valor de las emisiones de CO2 de los combustibles fósiles de combustibles fósiles se calculará en función de las emisiones de CO2 de los combustibles fósiles de combustibles fósiles.

• Eficiencia: > 96%

• Potencia nominal: 3000 W (176 ∼ 300 VAC)

• Temperatura de funcionamiento: ∼40 °C ~ +75 °C (pleno de salida por debajo de 50 °C)

• Dimensión: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Peso: ≤ 2 kg

• Modo de enfriamiento: enfriamiento forzado

• Factor de potencia: ≥ 0.99

• THD: ≤ 5%

• Producción de corriente continua: 43 ~ 58VDC, con un valor nominal de 53,5VDC, máximo 55A

El controlador

• Modelo: MC2600

• Entrada de la señal: 2 AI (2 temperatura ambiente), 8 DI

• Salida de alarma: 2 contacto en seco

• Puerto de comunicación: RS232/485, SNMP

• Modo de muestra: LCD

Medio ambiente

• Temperatura de funcionamiento: 40 °C ~ + 65 °C (producción total por debajo de 50 °C)

• Temperatura de almacenamiento: 40 °C ~ + 70 °C

• Humedad de funcionamiento: 5% ~ 95% (no condensante)

• Altitud: 0 ~ 3000 m (Si la altitud se encuentra entre 2000 m y 3000 m, la temperatura máxima de funcionamiento disminuye en 1 °C a medida que aumenta la altitud en 200 m.)
